苏州常熟市家电厂房改造案例：BIM技术+装配式地坪施工全流程

开篇：一个"烂尾"的地坪困局

年初我们接到常熟一家知名家电制造企业的紧急求助电话。问题很直白："我们的厂房地坪裂缝遍布，生产线停摆在即，能不能两个月内搞定？"

听起来像是天方夜谭。传统地坪施工周期至少3-4个月，还要考虑养护时间。但这家企业的处境确实紧迫——原有的混凝土地坪因为设计不合理、施工工艺落后，已经出现了大面积起砂、开裂、沉降不均等问题。再拖下去，不仅生产受影响，设备精度也会受损。

怎么办？我们决定用BIM技术+装配式地坪这套"黑科技"组合拳来解决。

结果如何？一个月半搞定，质量超预期，成本还省了15%。

一、问题诊断（为什么会"烂尾"）

1. 原地坪的"三宗罪"

我们的工程师用激光测量仪、探地雷达等设备进行了全面检测，发现的问题比想象中还严重：

罪状一：设计不科学

原地坪厚度不均，有的地方只有80mm，有的地方150mm；没有考虑家电厂重型设备（冲压机、焊接机器人等）的动荷载；防水层设计缺失，地下水渗透导致混凝土内部腐蚀。

罪状二：施工工艺陈旧

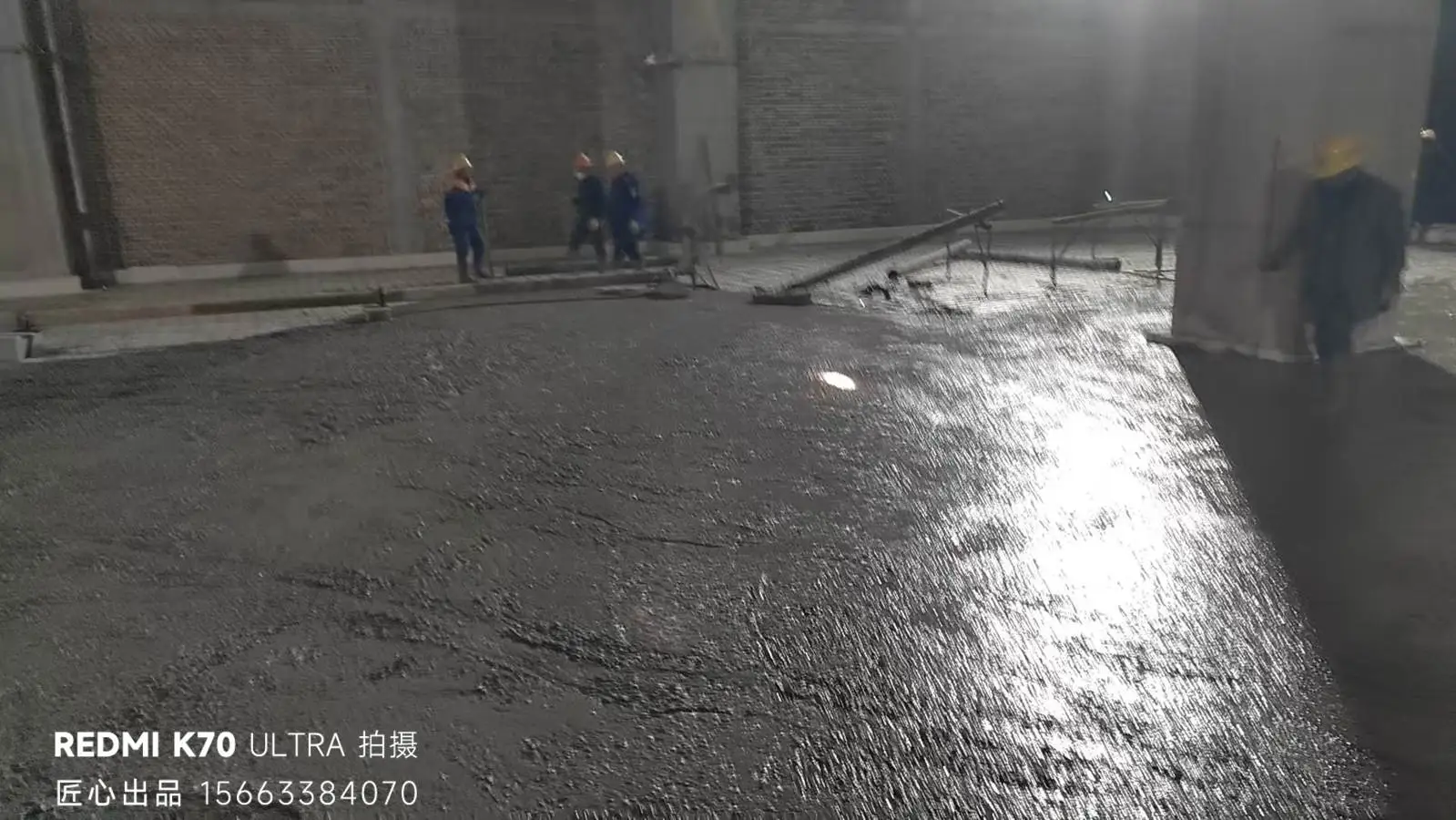

采用传统现浇混凝土，施工周期长；养护不规范，混凝土强度达不到设计要求；伸缩缝设置不合理，导致应力集中。

罪状三：后期维护困难

一旦出现问题，只能局部凿除重做，成本高、周期长；无法快速定位问题所在，维修时间浪费严重。

二、BIM技术介入（数字化改造的开始）

1. BIM不是"画图软件"，是"工程大脑"

很多人对BIM的理解还停留在"3D建模"阶段。但在这个项目中，BIM的作用远超想象。

2. BIM前期分析阶段

第一步：建立精准的现状模型

我们用激光扫描仪对整个厂房进行了点云扫描，获得了数百万个数据点。这些数据导入BIM系统后，生成了一个<锚文本>数字孪生</锚文本>的厂房模型。这个模型的精度达到了±5mm——也就是说，任何一个设备的位置、管道的走向、承重柱的位置，都被精确记录。

第二步：荷载分析与模拟

这是关键一步。我们在BIM模型中：标注了所有重型设备的位置和重量（冲压机：50吨、焊接机器人：3吨等）；模拟了这些设备长期运转产生的动荷载；计算出地坪需要承受的最大应力点。结果很有意思：原设计完全没考虑某个区域会放置新的冲压机，那个地方的地坪强度根本不够。难怪会开裂。

第三步：管线碰撞检测

家电厂地下有复杂的水电气管线。用BIM进行虚拟施工前，我们发现了3处严重的管线冲突——如果按原计划施工，会直接砸穿地下管道。

💡 这就是BIM的价值：提前发现问题，避免施工中的"惊喜"。

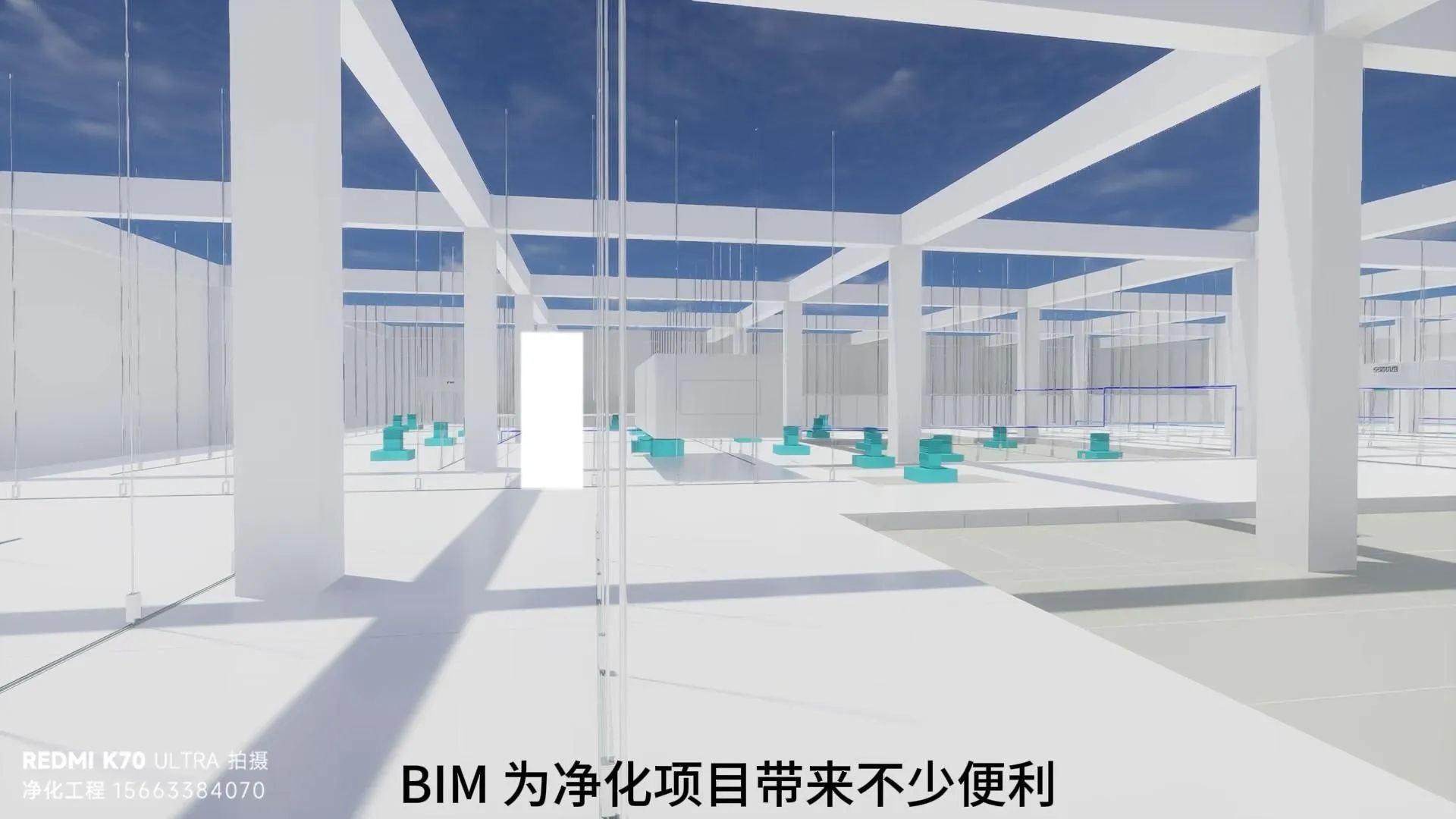

配图说明：BIM模型展示 - 包含厂房三维模型、荷载分析热力图、管线碰撞检测截图、设备位置标注

三、装配式地坪方案设计

1. 为什么选择装配式地坪？

传统现浇混凝土地坪的问题我们都知道：周期长、质量难以控制、后期维修困难。<锚文本>装配式地坪</锚文本>是一种新兴技术，简单说就是：在工厂预制地坪板，现场快速拼装。听起来像搭积木，但技术含量一点不低。

2. 装配式地坪的核心优势

3. 具体施工方案

第一阶段：基层处理与准备

在BIM指导下，我们进行了精确的基层处理：清理原地坪：用专业设备清除所有松散混凝土和污染物；精准找平：用激光水准仪确保基层平整度达到±10mm/3m；防水处理：铺设防水膜，彻底隔绝地下水。

第二阶段：装配式地坪板预制

这是在工厂完成的，质量控制最严格：

地坪板规格：尺寸：3m × 6m × 150mm（可根据需要定制）；混凝土强度：C50（比原地坪的C30高很多）；表面处理：工厂研磨抛光，平整度达到±2mm/3m。

预制工艺：采用自动化生产线，每块板的质量都经过严格检测；预埋了传感器接口，便于后期监测；板底设置了特殊的"锁扣"结构，便于现场快速拼装。

🎯 关键数据：工厂预制的地坪板合格率达到99.8%，而现场现浇的合格率通常只有85-90%。

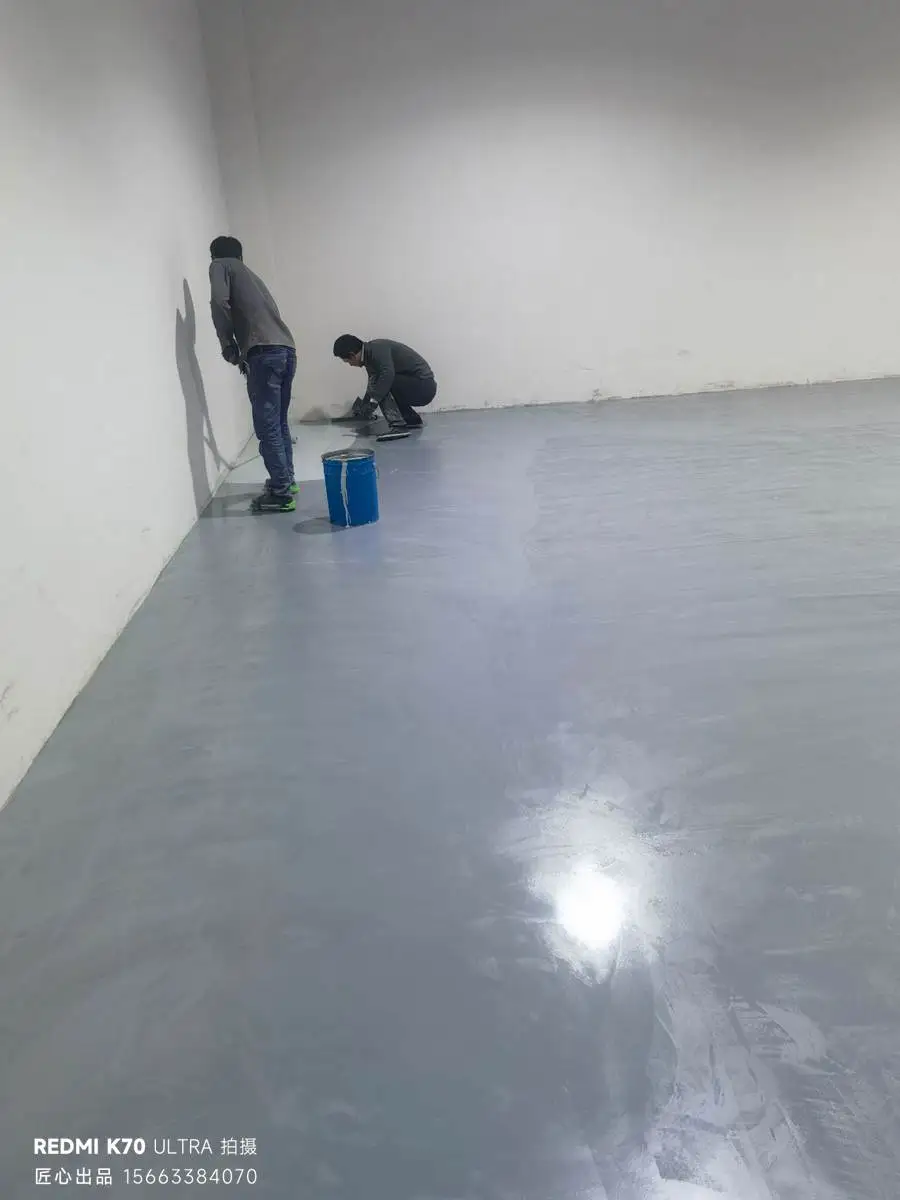

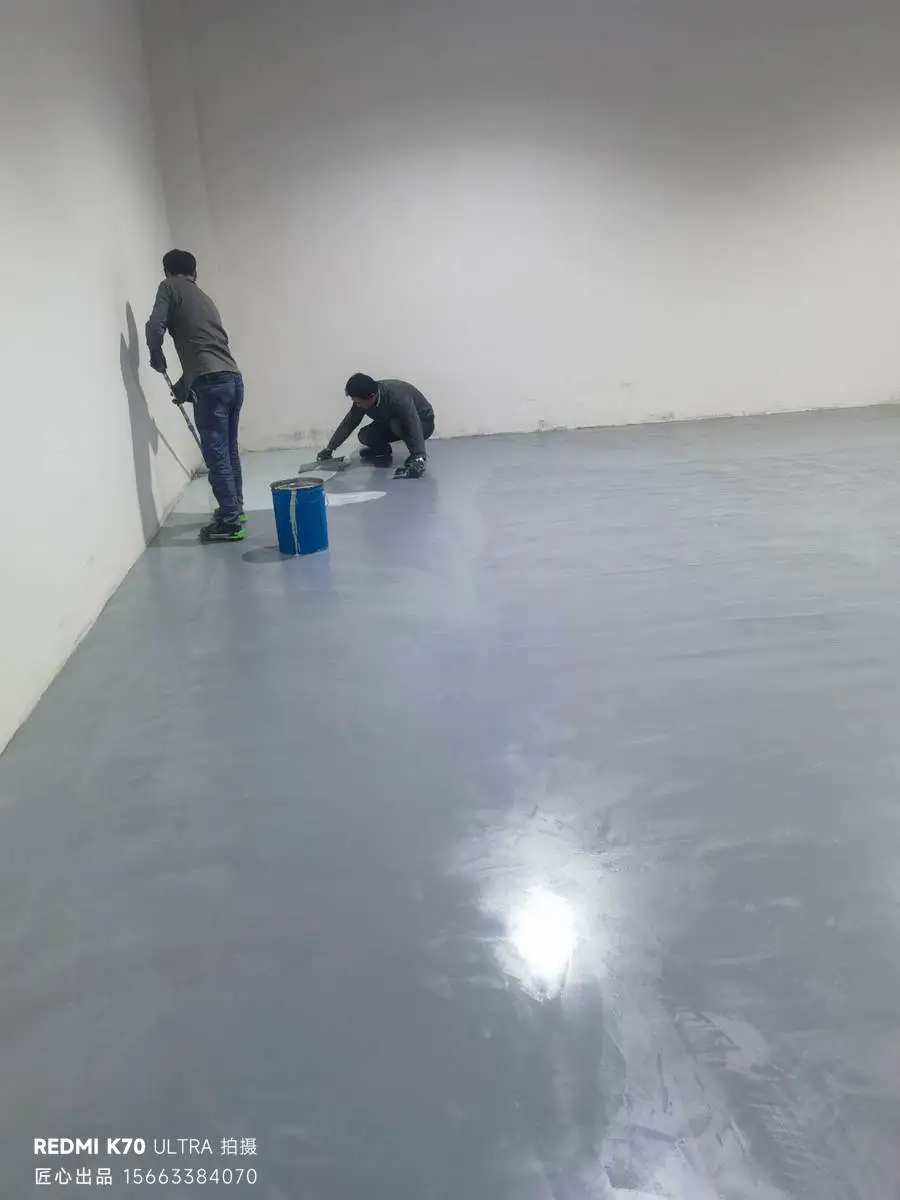

第三阶段：现场装配

这是最"魔幻"的阶段。用BIM指导的精确定位系统：

施工流程：用激光定位系统确定每块板的准确位置（精度±5mm）；专业安装队伍用液压吊机快速就位；板与板之间用高强度环氧树脂胶粘接；伸缩缝用专用密封材料填充。

施工速度：平均每天安装200-250㎡；整个厂房（8000㎡）用时仅18天。

四、BIM在施工管理中的应用

1. 实时进度管理

这是我们最得意的地方。传统施工管理靠"现场巡查"，效率低且容易出错。我们建立了一套BIM+物联网的实时监控系统：

系统功能：每块地坪板上贴有二维码，扫描即可查看该板的生产日期、强度等级、安装时间等信息；施工人员用平板电脑实时更新进度，系统自动与BIM模型同步；项目经理可以随时查看"虚拟施工现场"，与实际施工对比。

效果：进度偏差控制在±2天以内；质量问题提前发现率提升到95%；施工协调效率提升40%。

2. 质量控制

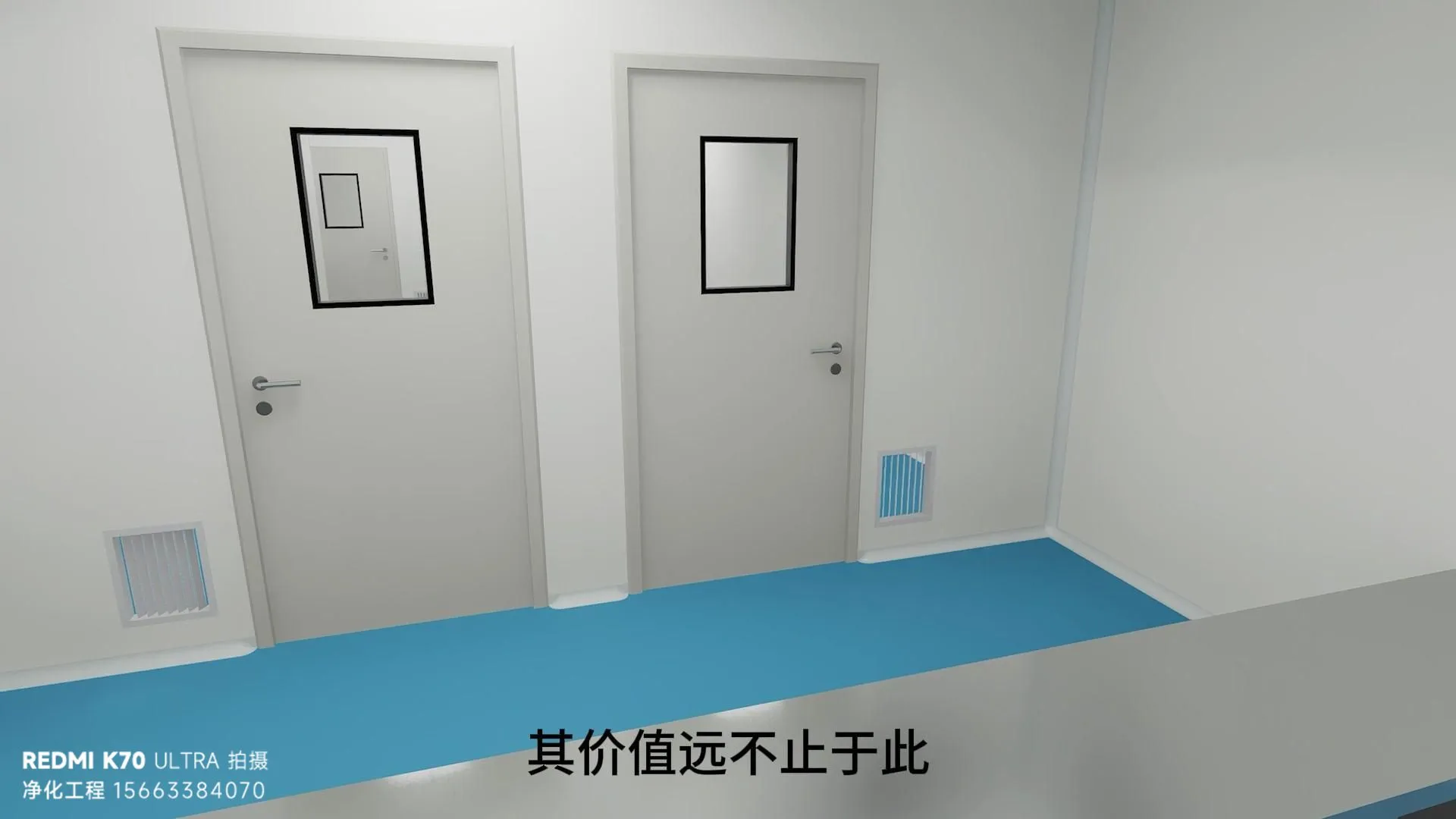

BIM模型中预设了所有的质量检测点：平整度检测：用激光测量仪按照BIM标注的位置进行检测，共检测了240个点；强度检测：用回弹仪进行抽样检测，确保混凝土强度达到C50标准；防水性能：在关键区域进行淋水试验，确保无渗漏。

💡 数据说话：整个地坪的平整度达到±3mm/3m，远超行业标准的±5mm。

五、成本与时间对比

1. 数字会说话

这个项目最让业主惊喜的，就是既快又便宜。

2. 时间对比

施工方案 预计周期 实际周期 节省时间

传统现浇 90天 - -

装配式（无BIM）        45天        -        -

装配式+BIM        35天        32天        提前3天

3. 成本对比

假设地坪面积8000㎡：

传统现浇方案：混凝土成本：120万元；人工成本：80万元；养护成本：15万元；总计：215万元。

装配式+BIM方案：预制地坪板成本：150万元；现场安装成本：45万元；BIM技术服务费：8万元；总计：203万元。

节省成本：12万元（约5.6%）。

🎯 关键数据：虽然单价略高，但由于施工周期短、人工成本低、返工率低，总体成本反而更便宜。

4. 隐形收益

这些数字还没算上：工期缩短带来的间接效益：生产线早日投产，每天产值约50万元，32天就是1600万元的收益；质量提升带来的长期效益：地坪使用寿命从15年延长到25年；维修成本降低：装配式地坪出现问题可以快速更换单块板，维修成本降低70%。

六、改造后的效果

1. 生产运营指标

地坪性能：平整度：±3mm/3m（原来是±15mm）；抗压强度：C50（原来是C30）；防水等级：从"有渗漏"升至"完全防水"。

生产效率：设备精度保证率：从88%升至99%；产品合格率：提升2-3个百分点；工人劳动强度：降低15%（不用在坑洼地面上走）。

2. 成本效益

直接效益：年度维修成本：从12万元降至3万元；能源成本：降低8%（平整的地面摩擦力小）。

间接效益：员工满意度提升（工作环境改善）；企业形象提升（现代化生产基地）；为后续扩产预留了空间。

七、技术亮点总结

1. BIM+装配式为什么这么强大？

2. BIM的贡献

✓ 提前发现问题：管线碰撞、荷载不匹配等问题在施工前就被识别；✓ 精确指导施工：每块板的位置精确到厘米级，减少现场调整；✓ 实时进度管理：项目经理对施工进度一目了然；✓ 质量数据化：所有检测数据都记录在案，可追溯。

3. 装配式地坪的贡献

✓ 施工周期短：工厂预制+现场快速安装，总周期不到一个月；✓ 质量稳定：工厂环境控制，质量远优于现场施工；✓ 后期维护简单：出现问题可快速更换单块板；✓ 环保节能：减少建筑垃圾，施工噪音低。

4. 两者结合的"1+1>2"效应

BIM确保装配式地坪的精确定位；装配式地坪的快速施工充分发挥了BIM的时间优势；数据化管理让质量控制更严格；整个项目的风险被大幅降低。

八、常见问题解答

Q1：装配式地坪的耐久性真的有保证吗？

A：完全有保证。我们使用的C50混凝土强度等级更高，加上工厂严格的质量控制，使用寿命反而比现浇混凝土更长。而且，如果某块板出现问题，可以快速更换，不用像现浇混凝土那样大动干戈。

Q2：装配式地坪的成本真的更低吗？

A：单从材料成本看，装配式略高。但考虑到施工周期短、人工成本低、返工率低、后期维修成本低，总体成本反而更便宜。更重要的是，工期缩短带来的生产效益远远超过成本节省。

Q3：BIM技术是不是只有大项目才用得起？

A：这是个误区。BIM的价值在于提前发现问题、减少返工。即使是中小型项目，BIM也能带来显著的效益。关键是要找到合适的应用场景。

Q4：装配式地坪能用在所有类型的工厂吗？

A：装配式地坪特别适合对平整度、强度要求高的工厂，比如家电厂、汽车厂、精密机械厂等。对于一般的仓库、办公楼，传统现浇也可以。要根据具体需求来选择。

Q5：施工期间生产怎么办？

A：我们采用了分区施工的方案。整个厂房分成4个区域，逐区进行改造，确保生产线始终有区域可以运转。这也是为什么能在短时间内完成的原因之一。

九、项目总结与启示

1. 这个项目为什么成功？

核心原因有三个：技术选择正确：装配式地坪不是"为了新而新"，而是真正解决了传统现浇的痛点；BIM应用深度：不是简单的"建个模型"，而是全流程、全方位的数字化管理；业主配合度高：业主理解新技术的价值，愿意投入前期的BIM分析成本。

2. 对其他工厂的启示

如果你的工厂也面临类似问题，可以考虑：第一步：进行现状诊断，用BIM建立数字模型，找出真正的问题所在；第二步：根据诊断结果，选择合适的改造方案（不一定非得用装配式，但一定要用数据说话）；第三步：在改造过程中，充分利用BIM进行进度管理和质量控制；第四步：改造完成后，建立长期的运维管理体系，确保效果持续稳定。

💡 最重要的一点：不要被"新技术"吓倒。新技术的本质是用更科学的方法解决实际问题。如果能降低成本、提高效率、改善质量，就值得用。

十、后记：未来的工厂什么样？

这个项目让我们看到了工业建筑改造的未来方向：数字化：用BIM等技术指导施工，而不是靠经验和直觉；工业化：用工厂预制代替现场施工，提高质量稳定性；快速化：施工周期大幅缩短，减少对生产的影响；智能化：改造完成后，建立物联网监测系统，实时掌握设施状况。

这不是遥远的未来，而是正在发生的现在。

如果你的工厂还在用"老办法"，是时候考虑升级了。
