苏州工业园区半导体厂房防静电地坪改造_5000㎡新标施工方案

在苏州工业园区做半导体相关的人，大概率都被两件事“教育”过：静电和审厂。

静电这东西很有脾气——你看不见它，它却能让良率“突然有想法”；审厂更直接——你觉得差不多就行，客户觉得差得远了。于是，这次项目就很典型：5000㎡老区域改造，重点落在“防静电新标地坪”与现场施工管控，目标一句话：让地面从“能走”升级成“能过关、能长期稳定”的标准化系统。

醒目提醒：半导体/电子类地坪不是“刷一层漆”这么简单，真正的难点在于：电阻指标稳定、接地可靠、洁净好维护、耐磨耐化学、施工不影响生产节奏。

一、项目概况：5000㎡改造，为什么先动地面？

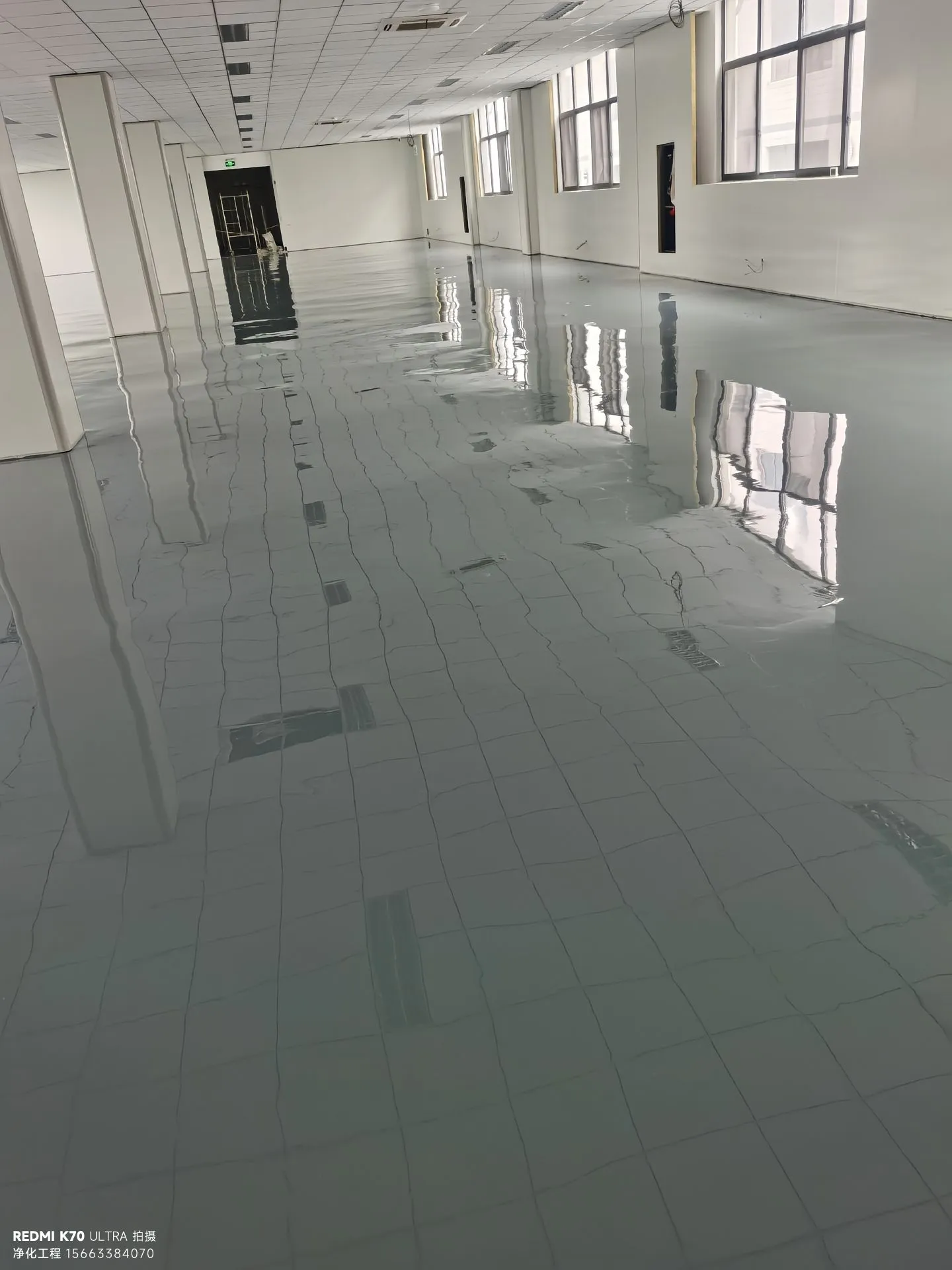

项目地点：苏州工业园区 改造面积：约5000㎡ 改造关键词：防静电新标地坪、接地系统、分区施工、实景落地

很多人第一反应：地坪嘛，地上那层“皮”，至于吗？

但半导体厂的地面，基本属于“车间的底盘”。底盘不稳，你再贵的设备、再严的工艺，跑起来都颠——尤其是：

• 人员/推车频繁移动，摩擦带电概率高

• 局部工位对ESD敏感，地面电阻不稳定就会“埋雷”

• 客户审厂/体系审核，地坪ESD指标与资料是高频检查项

• 老地坪开裂、起砂、空鼓，粉尘与维护成本一起上升

所以这次改造逻辑很务实：先把地面这个“基础设施”做成可控的标准件。

二、改造前常见痛点：地坪的“表面问题”，往往是系统问题

现场勘查时，老地坪常见问题一般不止一个，而是“套餐”：

• 起砂扬尘：走两趟鞋底就像蘸了粉

• 裂缝/空鼓：推车一过“咚”一下，心也跟着一紧

• 局部修补色差明显：视觉上像“打过补丁的牛仔裤”

• ESD性能漂：今天测着还行，过几天湿度一变就不一样

• 接地不清晰：接地网有没有？怎么连的？资料在哪？——问到这一步很多现场会沉默

醒目提醒：如果你只把地坪当“装饰层”，那它就会用“开裂、起砂、指标飘”提醒你：它其实是功能层。

三、目标标准怎么定：别只盯“电阻值”，要盯“稳定性与可追溯”

防静电地坪的核心不是“某个数值看起来漂亮”，而是：在长期使用、清洁维护、温湿度波动、人员密度变化的情况下，仍然能稳定满足ESD要求。

本项目改造的标准策略一般包括（按半导体工厂常见做法组织）：

• 分区定义ESD等级要求（走道区、设备区、工位区可能不同）

• 明确地坪体系（面层、导电/耗散层、底涂、中涂、找平等）

• 明确接地方式与测试方法（不是“接一下就算”，要能检测、能记录）

• 形成交付资料包（测试报告、隐蔽工程记录、材料批次、施工过程记录）

说白了：客户要的是“证据链”，你交付的是“系统”，不是“表面”。

四、施工方案要点：5000㎡大面积，拼的是组织能力

1）分区分段施工：不停产改造的基本功

5000㎡如果一口气全封，那不是改造，是“停业整顿”。现场通常采取：

• 按产线/走道/设备区切块

• 先公共通道，后核心区域或相反（视生产节拍）

• 夜间/周末处理噪音、打磨、切割等工序

• 每段完成后阶段验收+开放通行

2）基层处理：地坪成败，70%在这里

地坪最怕“上面做得很漂亮，下面一塌糊涂”。核心动作包括：

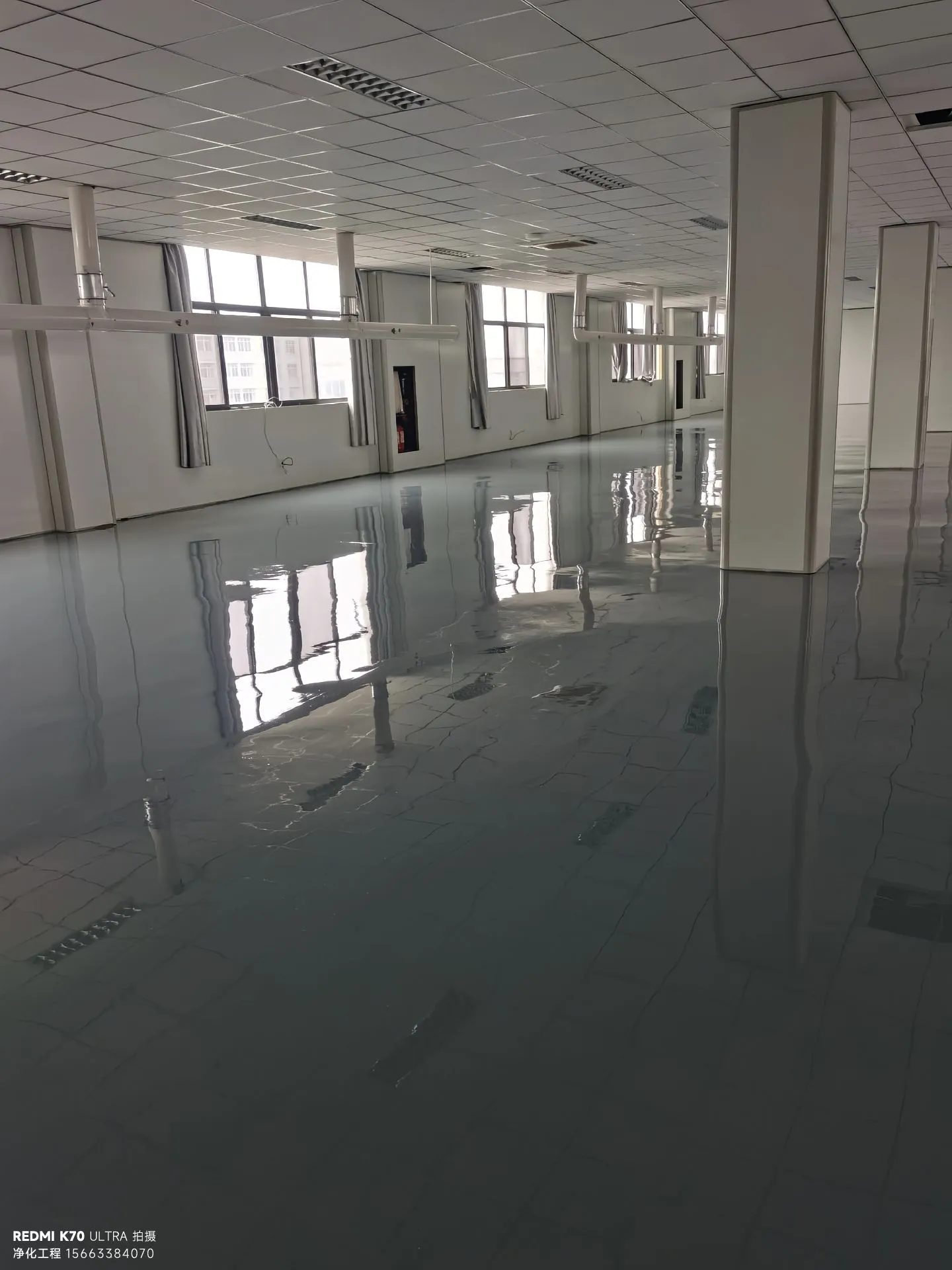

• 旧面层打磨/铣刨，去除疏松层与污染物

• 裂缝切割、灌浆修补，空鼓处理

• 含水率/强度检查（不达标就别硬上，后期一定返修）

醒目提醒：基层没处理好，面层再贵也只是“贵一点的翻车”。

3）接地系统：别让静电“迷路”

防静电地坪要靠谱，接地要清晰。常见做法是：

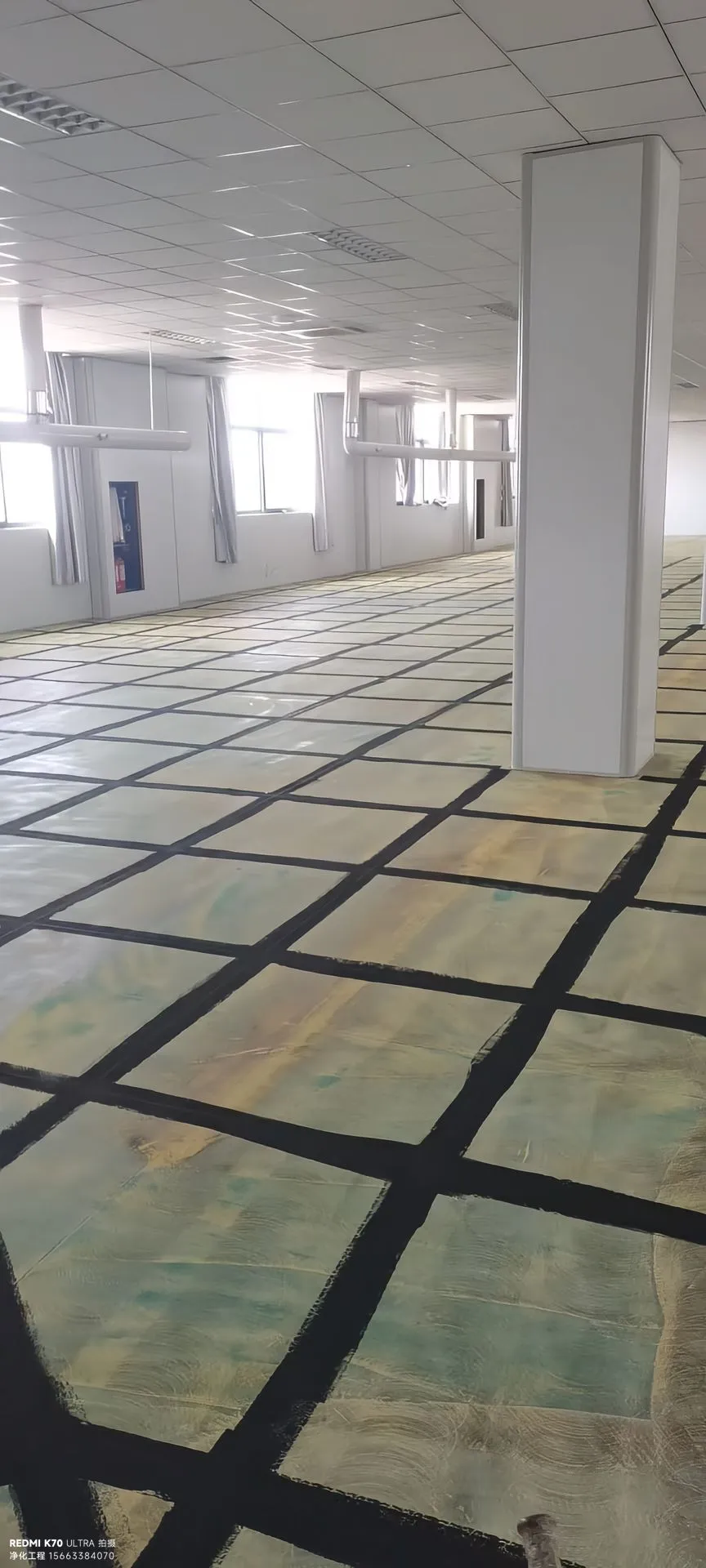

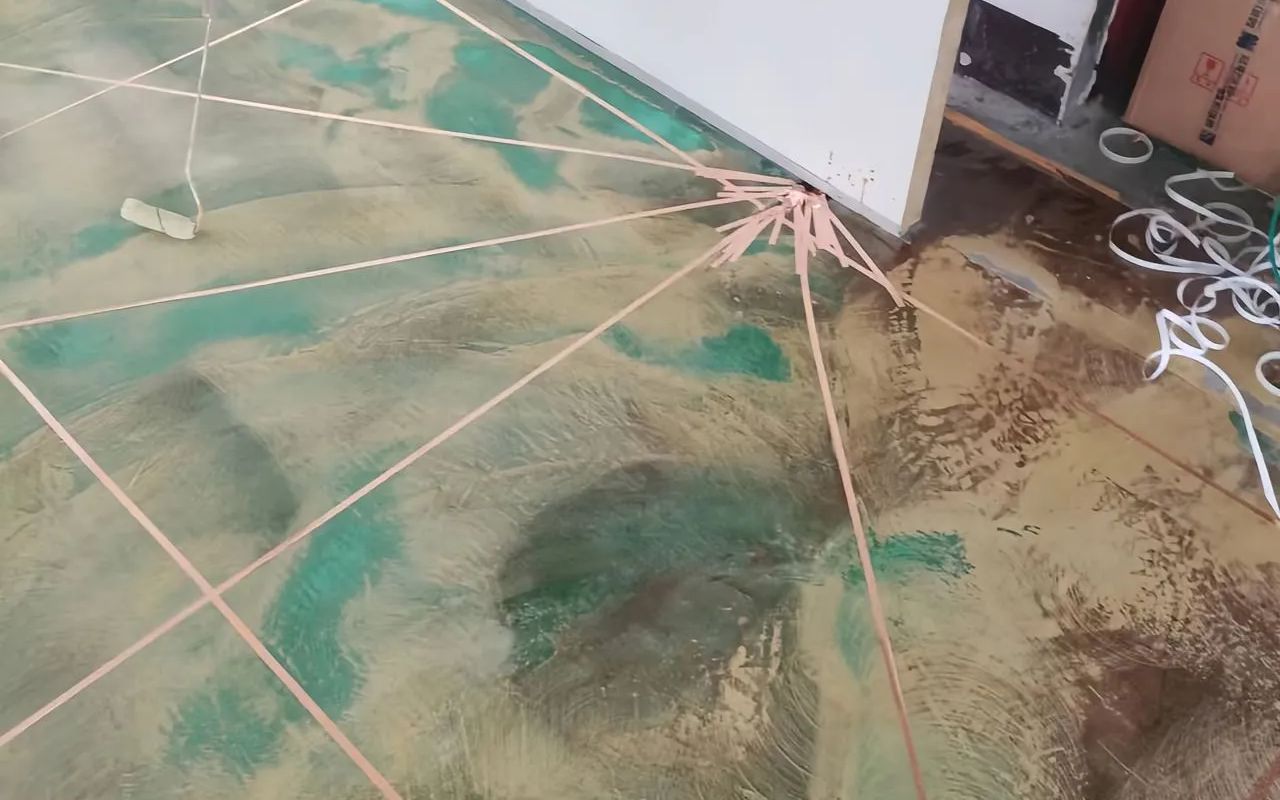

• 布置接地铜箔/导电网络

• 与车间等电位/接地端可靠连接

• 关键节点标识与隐蔽记录完整

• 测试点位规划合理（不是测一处就代表全场）

4）面层施工：耐磨、耐化学、易清洁，缺一都不舒服

半导体厂地面常见需求包括：

• 推车频繁 → 耐磨抗压

• 清洁频次高 → 耐清洁剂/耐擦洗

• 现场管控严 → 低气味/低扬尘/可控固化时间

• 视觉管理 → 颜色分区、通道线、警示标识一体化

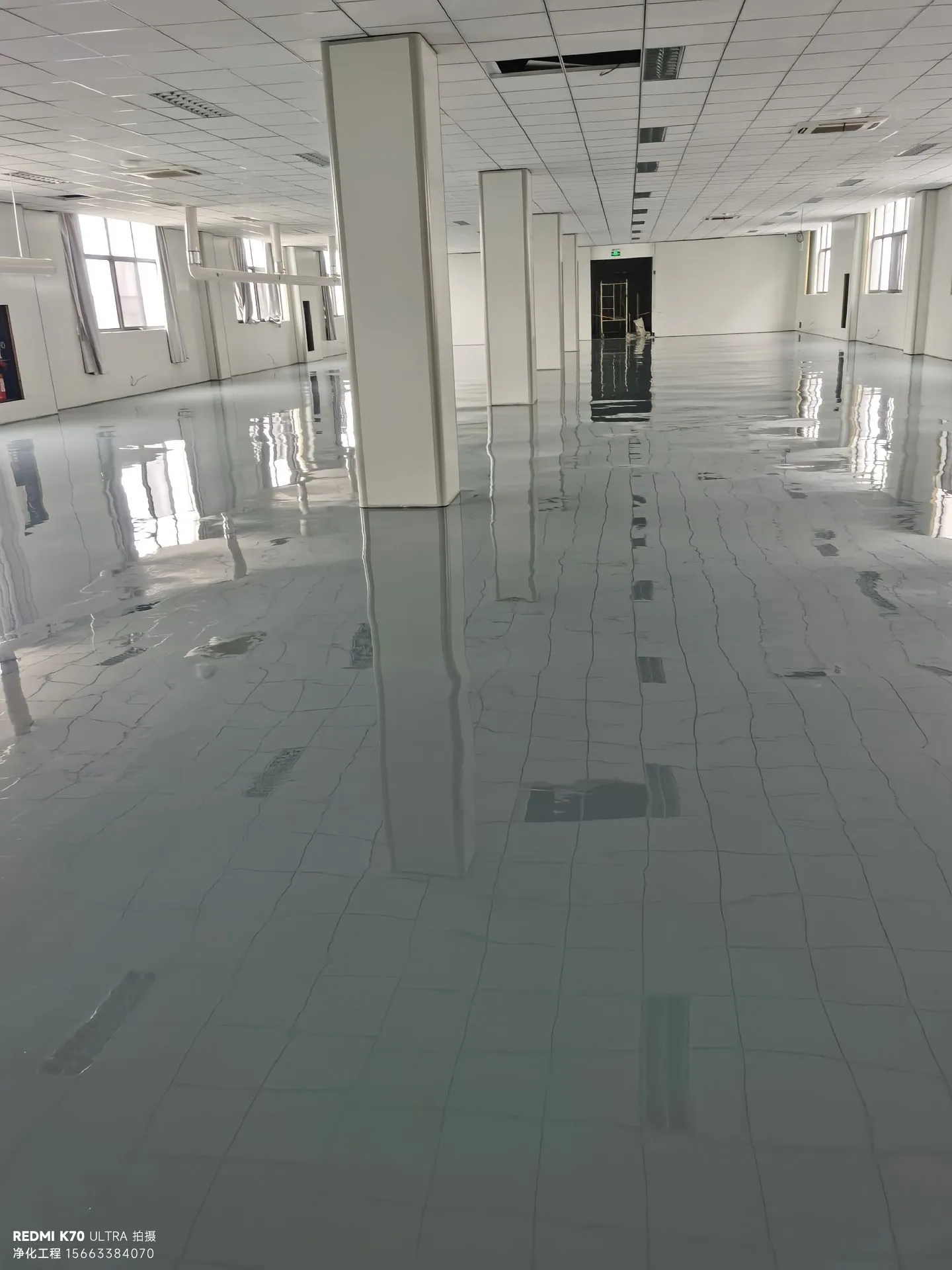

五、施工现场实景“看点”：细节到位，才叫专业

这类项目的“实景价值”就在细节里，随便列几个客户常盯的点：

• 门口保护与动线隔离：不隔离就等于邀请灰尘进来开会

• 材料堆放与批次标识：后期追溯靠它，不是靠记忆力

• 环境控制：温湿度、通风、洁净管理做到位，表面效果更稳定

• 成品保护：刚做完的面层最怕“第一辆推车就来刷存在感”

• 划线与标识统一：看似简单，但最能提现“标准化程度”

如果说地坪像“皮肤”，那这些细节就是“作息、饮食和护肤品”。你可以不信，但它们决定最终状态。

六、验收与交付：客户关心的，不止是“好看”

1）ESD性能测试与记录

交付时通常会做：

• 分区多点测试，形成记录

• 关键区域复测与抽检

• 结果与标准对应（能对上才叫交付）

2）外观与功能验收

平整度、色差、气泡、针孔等外观缺陷检查；耐磨、耐污染、附着力等（按项目要求）

3）资料包：审厂时能救命的“文件三件套”

• 材料合格证明/批次记录

• 隐蔽工程记录（接地网、铜箔等）

• 测试报告与点位示意

醒目提醒：半导体行业的验收逻辑是：现场要过关，资料也要能过关。少一个都不算完成。

七、这类改造适合谁？（目标客户更精准）

如果你在苏州工业园区/吴中/昆山/相城等区域，属于以下情况，基本就是“对号入座”：

• 半导体制造/封测/配套厂房，地面ESD要求升级

• 老区域起砂、开裂、清洁困难，影响洁净与形象

• 近期有客户审厂、体系审核，需要可追溯资料

• 设备更新或产线调整，想趁窗口期做一次彻底改造

• 想做“分区不停产施工”，把停线损失压到最低

八、项目小结：地坪做得好，车间至少少吵一半架

地坪看着是“地上的事”，实际是管理的事、质量的事、审厂的事。这次5000㎡防静电新标地坪改造的核心收获就是：

• 用标准化的施工组织降低对生产的影响

• 用可靠的接地与稳定的ESD性能降低风险

• 用完整资料与实景过程提高审厂通过率与客户信任
