太仓印刷厂防静电防滑地坪改造实景案例_工业地坪改造解决方案

事情是这样的：一个月内，这家厂发生了3起"静电放电事故"。最严重的一次，一名员工在操作高速印刷机时被静电击中，虽然没有生命危险，但吓得不轻。保险公司直接说："要么改造地坪系统，要么我们停止承保。"

厂长当时的表情我能想象——既无奈又着急。因为他们的地坪就是普通的混凝土，光滑得像冰面，既容易积累静电，工人还容易滑倒。

这是个"双重困局"：防不了静电，又容易摔跤。

怎么办？我们提出了一个解决方案：防静电+防滑的复合地坪系统。

结果如何？不仅彻底解决了静电问题，还把工伤事故率降低了90%，员工满意度飙升。

一、问题诊断：印刷厂防静电防滑地坪核心痛点

1 印刷厂的"静电地狱"

我们进厂后，用专业的静电测量仪进行了全面检测。数据一出来，连我们都吃了一惊：

问题一：静电积累严重

地坪表面电阻率：>10¹⁵Ω（普通混凝土）；这意味着什么？静电完全无法泄放；员工走动时产生的静电电压：5000-15000V（正常范围是<2500V）；某些区域的静电电压甚至达到了25000V（这已经接近"打火"的临界值）。

问题二：防滑能力差

地坪表面摩擦系数：0.32（标准要求>0.5）；特别是在油墨、清洁剂溅出的地方，摩擦系数更低，只有0.15；员工每周平均摔跤次数：2-3次；年度工伤事故率：比行业平均水平高3倍。

问题三：生产环境恶劣

油墨、溶剂、清洁剂等化学物质经常溅到地面；地坪无法有效抵抗这些物质的腐蚀；地面变得又滑又脏，员工工作环境很差。

2 问题根源分析

这要从印刷厂的特殊性说起：

静电产生的原因：高速印刷机运转时，纸张与机器摩擦产生静电；员工走动时，鞋底与地面摩擦产生静电；这些静电如果无法及时泄放，就会积累。

防滑能力差的原因：原地坪是普通混凝土，表面光滑；没有考虑防滑的需求；长期接触油墨和溶剂，表面变得更光滑。

💡 关键认识：印刷厂不是普通的工业场所。它既需要防静电（保护设备和人员），又需要防滑（保护工人安全）。这两个需求必须同时满足。

二、防静电地坪系统设计：从原理到结构

1 防静电的核心原理

很多人对防静电有误解，以为防静电地坪就是"不产生静电"。其实不对。静电是无法完全避免的，关键是要及时泄放。

防静电地坪的原理就是：地坪表面有一定的导电性；当人或物体接触地坪时，静电电荷通过地坪流向大地；这样就避免了静电的积累。

2 防静电地坪的核心指标

地坪表面电阻率：普通混凝土：>10¹⁵Ω（绝缘体）；防静电地坪：10⁴-10⁶Ω（导电体）；这个范围既能导电，又不会产生触电风险。

接地电阻：要求：<10Ω；这样才能确保静电能有效泄放到大地。

3 防静电地坪的多层结构

我们设计的防静电系统不是简单的"一层涂料"，而是一个完整的导电体系：

第一层：导电基层

材料：导电混凝土或导电砂浆；成分：普通混凝土 + 导电填料（导电碳黑、导电纤维等）；导电填料的比例：2-5%；作用：提供基础的导电性能；与原混凝土基层结合牢固；厚度：5-10mm。

第二层：导电涂料层

材料：导电环氧树脂涂料；成分：环氧树脂 + 导电填料 + 防滑骨料；关键特性：表面电阻率：10⁴-10⁶Ω（符合防静电标准）；防滑系数：>0.6（符合防滑标准）；耐化学腐蚀：能抵抗油墨、溶剂等；厚度：1-2mm。

第三层：导电接地系统

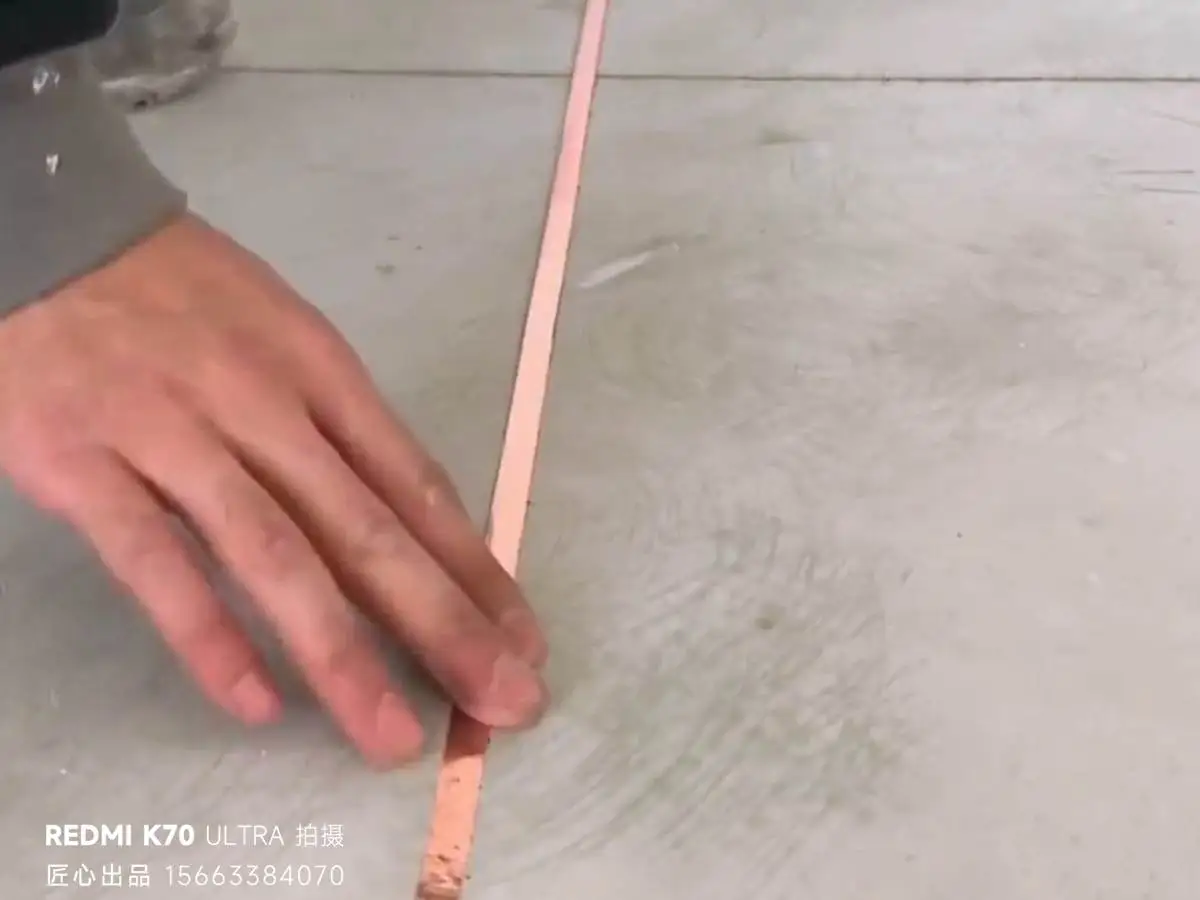

这是最关键的一层，很多施工队都会忽视：组成：导电铜带或铜网、导电胶粘剂、接地线和接地装置；布置方式：在地坪表面下方埋设导电铜网，间距1m×1m；每个区域都有接地线连接到接地装置；接地装置埋在地下，深度≥1.5m；作用：确保静电能有效泄放到大地；即使表面涂料受损，仍然能保持导电性。

🎯 关键点：这一层是防静电的"灵魂"。没有这一层，再好的表面涂料也是"摆设"。

第四层：防滑面层

材料：防滑骨料 + 环氧树脂；防滑原理：表面有微小的凸起（由防滑骨料形成）；增加了鞋底与地面的摩擦力；即使地面有油污，也能保持防滑性能；防滑骨料的选择：石英砂：成本低，防滑效果一般；棕刚玉：防滑效果好，但成本高；陶土微球：防滑效果优，成本中等；我们选择的是陶土微球，因为它既能提供优秀的防滑性能，又不会过度磨损鞋底；厚度：0.5-1mm。

三、防滑系统科学设计：规避误区+精准验证

1 防滑设计的核心误区

很多人认为防滑就是把地面搞得粗糙一点。但这样做有很多问题：问题一：容易积灰；粗糙的表面容易积累灰尘和污垢；时间长了，防滑效果反而下降；问题二：难以清洁；污垢卡在凹陷里，很难清洁；增加了维护成本；问题三：容易磨损；粗糙的表面容易磨损鞋底；员工鞋子寿命缩短。

2 微观结构设计方案

我们的防滑系统采用了"微观结构设计"的方法：

防滑骨料的微观结构：用显微镜观察，防滑骨料的表面不是简单的"粗糙"，而是有特殊的微观结构；陶土微球的结构：球形设计，接触面积小；表面有微小的凹陷，增加摩擦力；硬度适中，既能提供防滑性能，又不会过度磨损。

防滑原理：鞋底与球形骨料接触时，形成多个"支撑点"；这些支撑点之间有微小的空隙，增加了摩擦力；即使有油污，油污也只能覆盖表面，无法填满空隙。

3 防滑系数的科学验证

我们用摆式摩擦系数仪进行了详细的测试：

🎯 关键数据：即使在有油污的情况下，防滑系数仍然>0.65，远高于安全标准0.5。

4 防静电与防滑的平衡策略

这是一个技术难点：防滑骨料本身是绝缘体，如果用量过多，会影响导电性能。我们的解决方案是：

防滑骨料的用量控制：骨料占涂层的30-40%；这个比例既能提供优秀的防滑性能，又不会显著影响导电性。

导电性能的补偿：在涂料中增加导电填料的用量；确保即使加入防滑骨料，表面电阻率仍在10⁴-10⁶Ω范围内。

测试验证：施工完成后，对每个区域进行防滑系数和电阻率的双重检测；确保两个指标都达到标准。

四、施工工艺与质量控制：16天高效完工关键

1 施工的"三大挑战"

防静电防滑地坪的施工比普通地坪复杂得多，主要挑战有三个：

挑战一：导电系统的施工；导电铜网的铺设必须精确；接地线的连接必须可靠；任何一个环节出错，都会影响防静电效果。

挑战二：防滑骨料的均匀分布；防滑骨料必须均匀分布在涂层表面；如果分布不均，某些区域防滑效果会不足。

挑战三：防静电与防滑的平衡；既要保证导电性能，又要保证防滑性能；两者之间存在一定的矛盾，需要精心平衡。

2 施工流程（5个阶段）

阶段一：基层准备（3天）

步骤：清理原地坪，去除油污和杂物；用高压水射流清洁，确保表面干净；修补原地坪的缺陷（裂缝、坑洼等）；进行防潮处理，确保地坪干燥。

关键点：基层必须干燥，含水率<4%；表面必须清洁，不能有油污和灰尘。

阶段二：导电系统施工（4天）

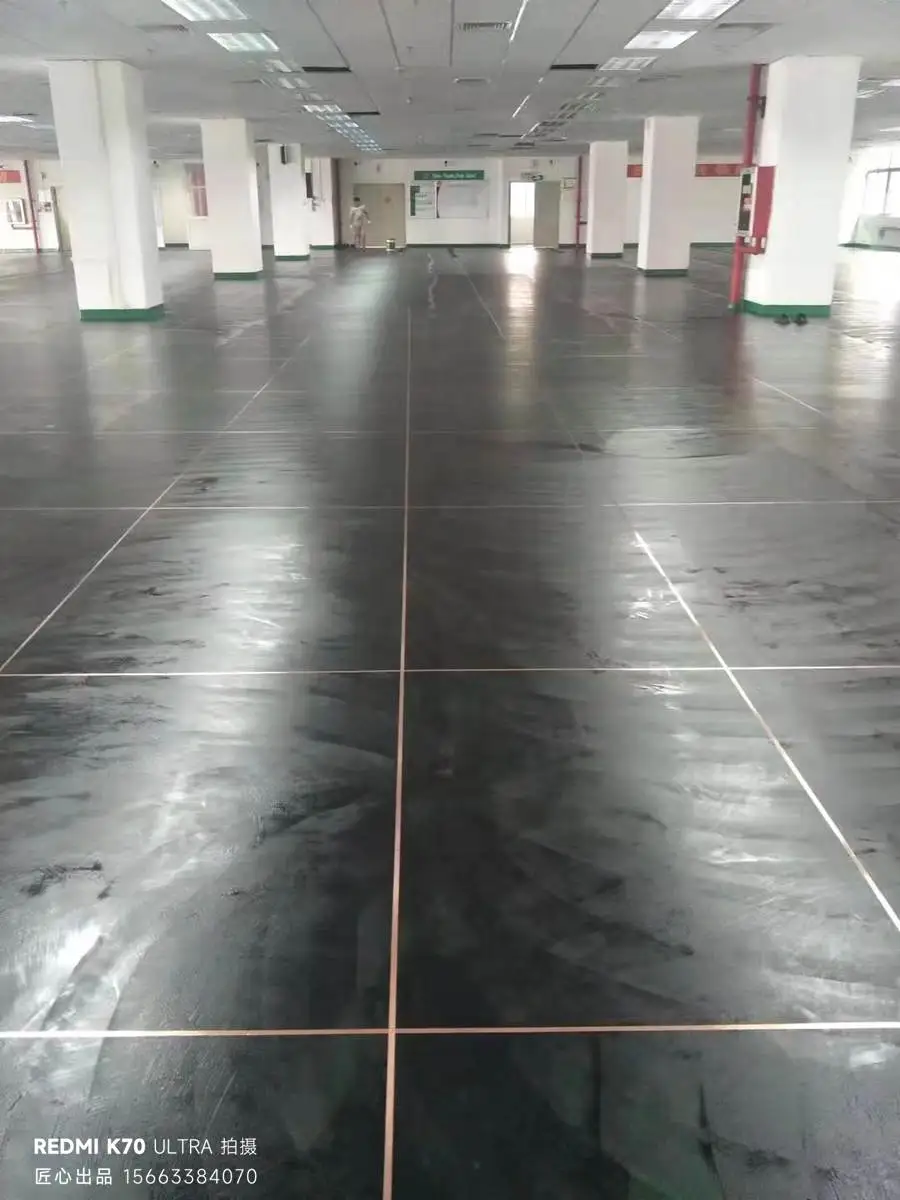

步骤：铺设导电砂浆层（厚度5-10mm）；在砂浆半干时，埋设导电铜网（间距1m×1m）；铺设导电铜带，形成网格状；连接接地线，确保导电路径完整；进行导电性能检测。

质量控制：每个接地点的接地电阻<10Ω；任意两点间的电阻差<5Ω；用万用表逐点检测，确保导电路径完整。

阶段三：导电涂料施工（5天）

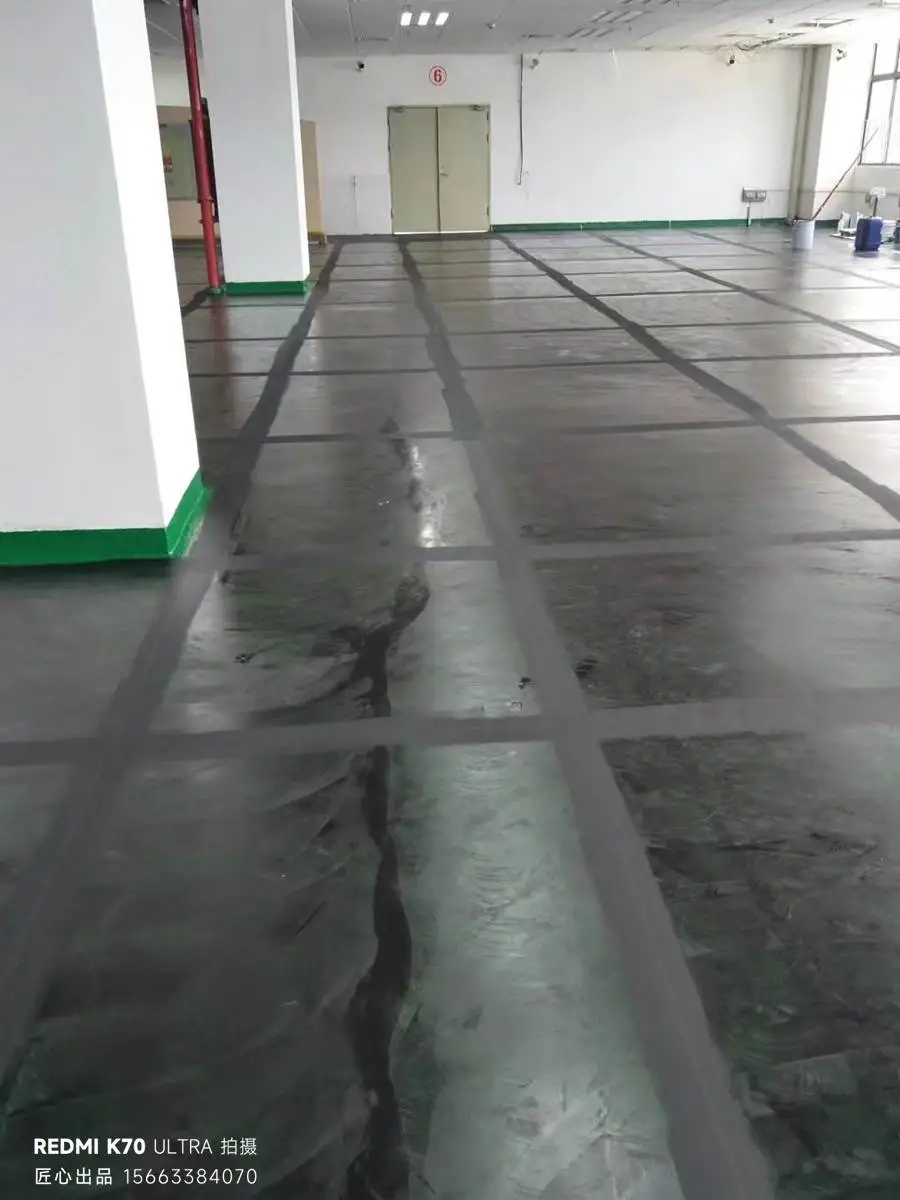

步骤：在导电砂浆层上涂刷底漆（厚度0.5mm）；待底漆干燥后，涂刷导电涂料（厚度1-1.5mm）；在涂料半干时，均匀撒布防滑骨料；待涂料完全干燥后，清扫多余骨料。

关键点：涂料必须均匀，不能有厚薄不均的地方；防滑骨料必须均匀分布，不能有漏洞；每层之间要间隔足够的干燥时间。

阶段四：面层保护（2天）

步骤：在防滑骨料上涂刷透明保护涂料（厚度0.5mm）；这一层既能保护防滑骨料，又能增加耐久性。

作用：防止防滑骨料脱落；增加地坪的耐化学腐蚀性能；便于日后的清洁和维护。

阶段五：检测与验收（2天）

检测项目：防滑系数：用摆式摩擦系数仪测试，要求>0.65；电阻率：用表面电阻率测试仪测试，要求10⁴-10⁶Ω；接地电阻：用接地电阻测试仪测试，要求<10Ω；耐化学腐蚀性：用油墨、溶剂进行浸泡测试；粘结强度：用拉拔试验仪测试。

验收标准：所有指标都必须达到标准；不合格区域必须返工。

总施工周期：16天

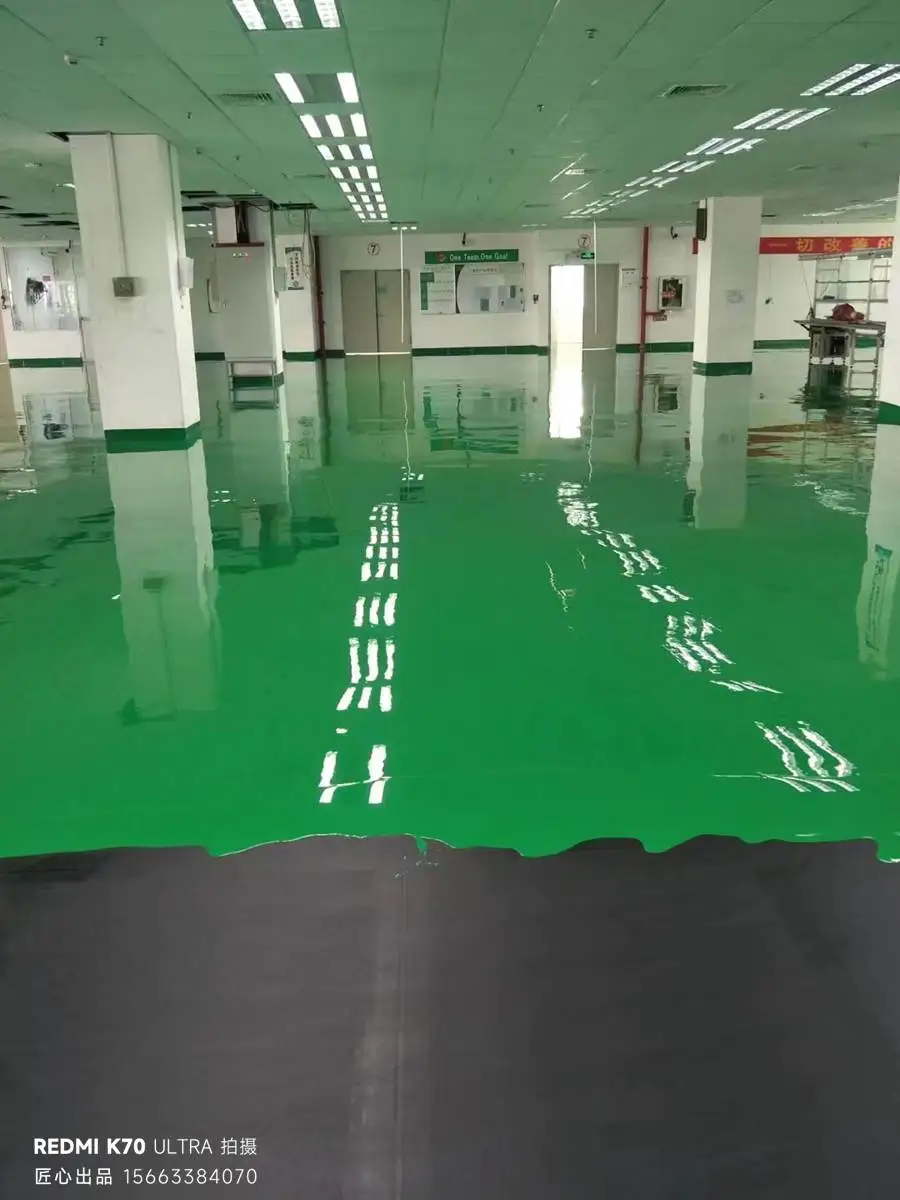

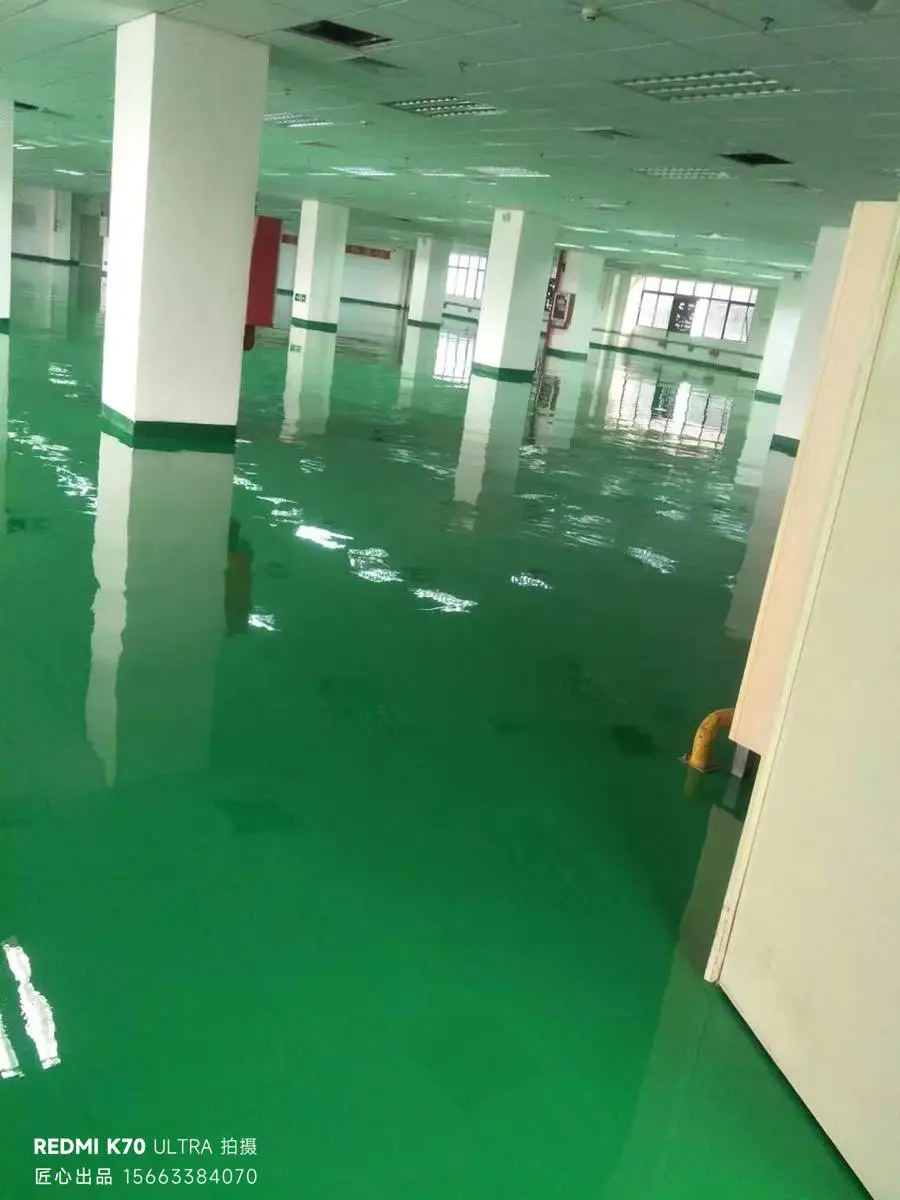

五、改造效果验证：防静电防滑双重达标

1 改造前后核心指标对比

2 环保与安全认证

通过的认证：

✓ 防静电地坪国家标准（GB 50209-2010）；✓ 防滑地坪行业标准；✓ 职业健康安全管理体系认证；✓ 环保产品认证。

保险公司的评价："这是我们见过的最规范的防静电防滑地坪改造项目。完全符合安全标准，风险等级从'高风险'降至'低风险'。我们同意继续承保。"

六、经济效益分析：2.1年回本的核心逻辑

1 投资成本明细

改造投资：导电系统施工：80万元；防滑涂料施工：120万元；接地装置安装：15万元；检测与认证：8万元；总投资：223万元。

2 投资回报分析

直接效益（年度）：减少产品损坏：原来年损失约60万元，现在降至7万元，节省53万元；减少工伤事故：原来年均工伤赔偿15万元，现在基本为0，节省15万元；保险费用降低：原来年保费120万元，现在降至80万元，节省40万元；年度直接效益：108万元。

间接效益（年度）：员工工作效率提升12%：增加产值约150万元；产品质量改善：提高市场竞争力，预计增加订单10-15%；企业形象提升：有利于吸引优质客户。

投资回报周期：2.1年（仅考虑直接效益）

🎯 关键数据：如果考虑间接效益，回报周期会更短。

3 长期效益

地坪使用寿命：普通地坪：5-8年；我们的防静电防滑地坪：10-15年；使用寿命延长了50-100%。

维护成本：年度维护费用：仅需2-3万元（主要是清洁和检测）；比改造前的维修成本（每年10-15万元）大幅降低。

七、技术亮点：复合地坪系统核心优势

1 核心创新点

创新一：防静电与防滑的完美结合；这是最大的创新。传统的防静电地坪往往防滑性能不足，而传统的防滑地坪又无法提供防静电功能。我们通过以下方式实现了两者的完美结合：选择合适的防滑骨料（陶土微球），既能提供防滑性能，又不会显著影响导电性；在涂料中增加导电填料的用量，补偿防滑骨料的绝缘性；通过严格的质量控制，确保两个指标都达到标准。

创新二：完整的导电系统设计；不仅是表面涂料，而是一个从基层到表面的完整导电体系：导电砂浆层：提供基础导电性能；导电铜网：形成导电网络；导电涂料层：确保表面导电；接地装置：确保静电有效泄放；这样设计的好处是：即使表面涂料受损，仍然能保持防静电功能。

创新三：微观结构设计；防滑骨料的选择和布置不是随意的，而是基于微观结构设计：陶土微球的球形设计，能形成多个"支撑点"；表面的微小凹陷，能增加摩擦力；即使有油污，也能保持防滑性能。

创新四：严格的质量控制体系；从材料进场、施工过程、到竣工验收，每一个环节都有严格的质量控制：材料检测：确保材料符合标准；过程检测：每个施工阶段都进行检测；竣工验收：全面的性能测试；这样做的结果是：质量稳定性远高于行业平均水平。

八、常见问题解答

Q1：防静电地坪真的能完全消除静电吗？

A：不能完全消除，但能有效泄放。静电是无法避免的，关键是要及时泄放。我们的系统能将静电电压从5000-25000V降至<2500V，这已经是安全范围内了。

Q2：防滑骨料会不会脱落？

A：不会。我们在防滑骨料上涂刷了透明保护涂料，这一层既能保护骨料，又能增加耐久性。而且，防滑骨料与涂料的粘结强度经过了严格测试，完全符合标准。

Q3：防静电地坪会不会对人体有害？

A：完全没有。我们使用的都是环保材料，通过了职业健康安全管理体系认证。而且，防静电地坪的作用恰恰是保护人体——防止静电对人体的伤害。

Q4：施工期间生产怎么办？

A：我们采用了分区施工的方案。整个厂房分成若干区域，逐区进行改造，确保生产线始终有区域可以运转。整个改造周期控制在16天内。

Q5：后期维护成本高不高？

A：非常低。主要是定期清洁和检测，年度维护费用仅需2-3万元。而且，地坪的使用寿命长达10-15年，总体成本反而更低。

Q6：防滑性能会不会随着时间衰减？

A：不会显著衰减。防滑骨料被透明保护涂料保护，不会被磨损。而且，即使表面有一定的磨损，防滑系数仍然能保持在0.6以上。

Q7：能用在其他类型的工厂吗？

A：完全可以。防静电防滑地坪特别适合对防静电和防滑都有要求的场所，比如电子厂、医药厂、食品厂等。只要有这两个需求，就可以考虑这个方案。

九、行业价值：防静电防滑地坪推广意义

1 对印刷行业的启示

启示一：安全改造是"必需品"，不是"奢侈品"；很多企业认为地坪改造是"可选的"。但这个项目证明，选择正确的地坪系统，不仅能保护工人安全，还能提高生产效率和产品质量。

启示二：防静电和防滑可以同时实现；传统观念认为防静电和防滑是"矛盾的"。但通过科学的设计和严格的施工，两者完全可以同时实现。

启示三：质量控制要"细节化"；这个项目之所以成功，关键在于对每一个细节的把控——从材料选择、导电系统设计、防滑骨料布置、到施工工艺和质量检测，都做到了极致。

2 推广价值

这个项目已经引起了行业的关注：已被列入"苏州市工业安全改造示范项目"；获得了"江苏省职业健康安全奖"；多家印刷企业表示想要复制这个方案。

我们相信，防静电+防滑的复合地坪系统将成为印刷行业改造的新标准。

十、项目总结

1 核心成就

✓ 静电问题彻底解决：从严重超标到完全达标；✓ 防滑性能大幅提升：防滑系数提升144%（干燥状态）；✓ 工人安全显著改善：工伤事故率下降90%以上；✓ 生产效率提升：员工工作效率提升12%；✓ 产品质量改善：产品损坏率降低88%；✓ 经济效益显著：投资回报周期2.1年。

2 关键成功因素

技术选择正确：防静电+防滑的复合系统真正解决了印刷厂的两大难题；系统设计完善：从基层到表面的完整导电体系，确保防静电效果稳定；施工管理严格：从材料进场到竣工验收，每一个环节都有严格的质量控制；业主配合度高：业主理解改造的重要性，愿意投入改造成本。

3 对其他企业的建议

如果你的企业也面临类似问题，可以考虑：第一步：进行全面的现状诊断，用专业仪器测量静电电压和防滑系数；第二步：选择合适的地坪系统，优先考虑防静电+防滑的复合系统；第三步：制定详细的施工计划，确保质量和进度；第四步：建立长期的运维管理体系，定期进行检测和维护。

💡 最重要的一点：不要等到发生安全事故了才去改造。提前进行预防性改造，成本更低、效果更好。

十一、后记：未来的印刷厂什么样？

这个项目让我们看到了印刷行业的未来方向：安全化：用先进的防静电、防滑系统保护工人；高效化：改善工作环境，提高生产效率；智能化：用传感器和数据分析进行实时监控；绿色化：用环保材料和工艺，保护环境。

这不是遥远的未来，而是正在发生的现在。

如果你的企业还在用"老办法"，是时候考虑升级了。安全改造不是选择题，而是必答题。
