苏州昆山车间固化地坪施工 机械研磨力度控制要点

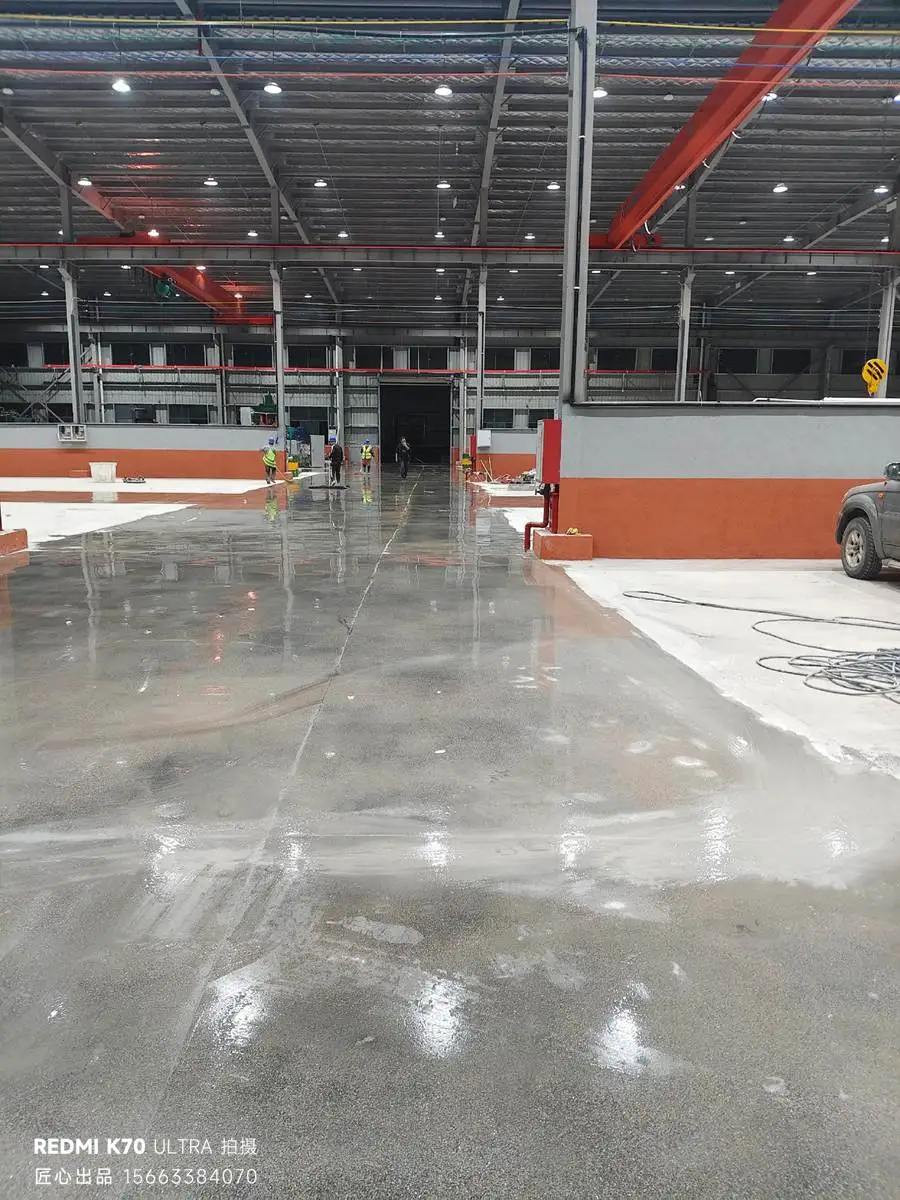

在苏州昆山做车间固化地坪施工，最常见的“翻车”不是材料买错，也不是固化剂不行，而是——机械研磨下手太重或太轻。下手重了，地面像被“剃秃头”，起砂起皮、露骨料、花脸；下手轻了，固化剂进不去，硬度和致密度上不来，过不了多久又开始起灰，叉车一跑像自带烟雾特效。 这篇就专讲一个硬核但决定成败的细节：机械研磨力度怎么控。不讲玄学，讲现场能用的手法、参数逻辑和避坑点，让你在昆山这类制造业密集区（电子、汽配、精密加工、仓储物流）做昆山车间固化地坪时，少返工、多交付、少挨骂。
一、研磨“力度”的核心定义：不是单纯“压”
很多人嘴上说“力度”，手上就只会加铅块、压下去。其实研磨力度更像一个组合拳，由五大要素构成：
机身下压力（机器自重+配重+操作方式）
磨头/磨片锋利度（金刚石粒度、浓度、结合剂软硬）
转速与行走速度（转得快不等于磨得深）

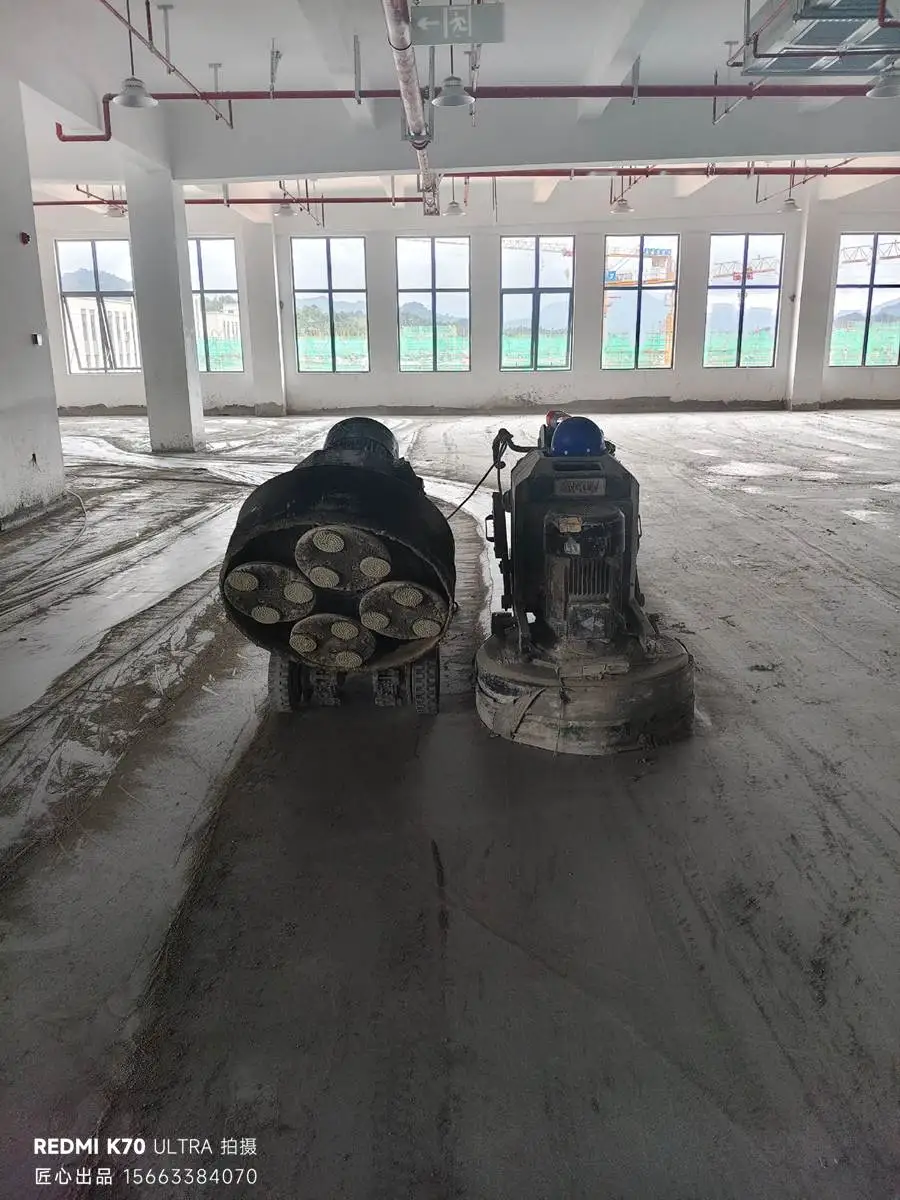

接触面积（磨头数量、磨盘直径、弹性连接）
地面硬度与粗糙度（老地坪、起砂层、修补区都不一样）
一句话总结：力度不是“压”，力度是“切削能力 + 控制稳定性”。控制好了，你是在“整形+开孔+致密”；控制不好，你是在“刮彩票”。
二、昆山车间不同基面，研磨力度策略不同
昆山现场最常见三类基面，研磨力度建议思路完全不一样，切忌一招打天下，需针对性调整：
1. 新浇筑混凝土（养护达标但表面奶皮明显）
目标：去浮浆、开孔均匀、别把强度好的面层磨坏
力度：中等偏轻，以“均匀开孔”为主
重点：不要急着追光泽，先追“渗透通道”，为固化剂渗透打好基础。
2. 老车间地坪（起灰、轻微起砂、油污多）
目标：把弱层磨掉，露出能固化的实底
力度：中等偏重（但要可控）
重点：遇到油污区要先处理，否则磨的是“油+灰的混合物”，固化剂无法渗透，等于做无用功。
3. 硬化层/旧环氧残留（局部胶、局部硬）
目标：把残留彻底清掉，做到“同一基面”再固化
力度：分区分级研磨
重点：别硬顶，硬顶只会出现“跳磨+波浪纹”，磨完地面像海面起风，影响整体平整度。
**醒目提醒：**固化地坪最怕“地面条件不统一”。即便研磨力度控制专业，若基面一半软一半硬，最后成品也会一半亮一半花，影响交付效果。

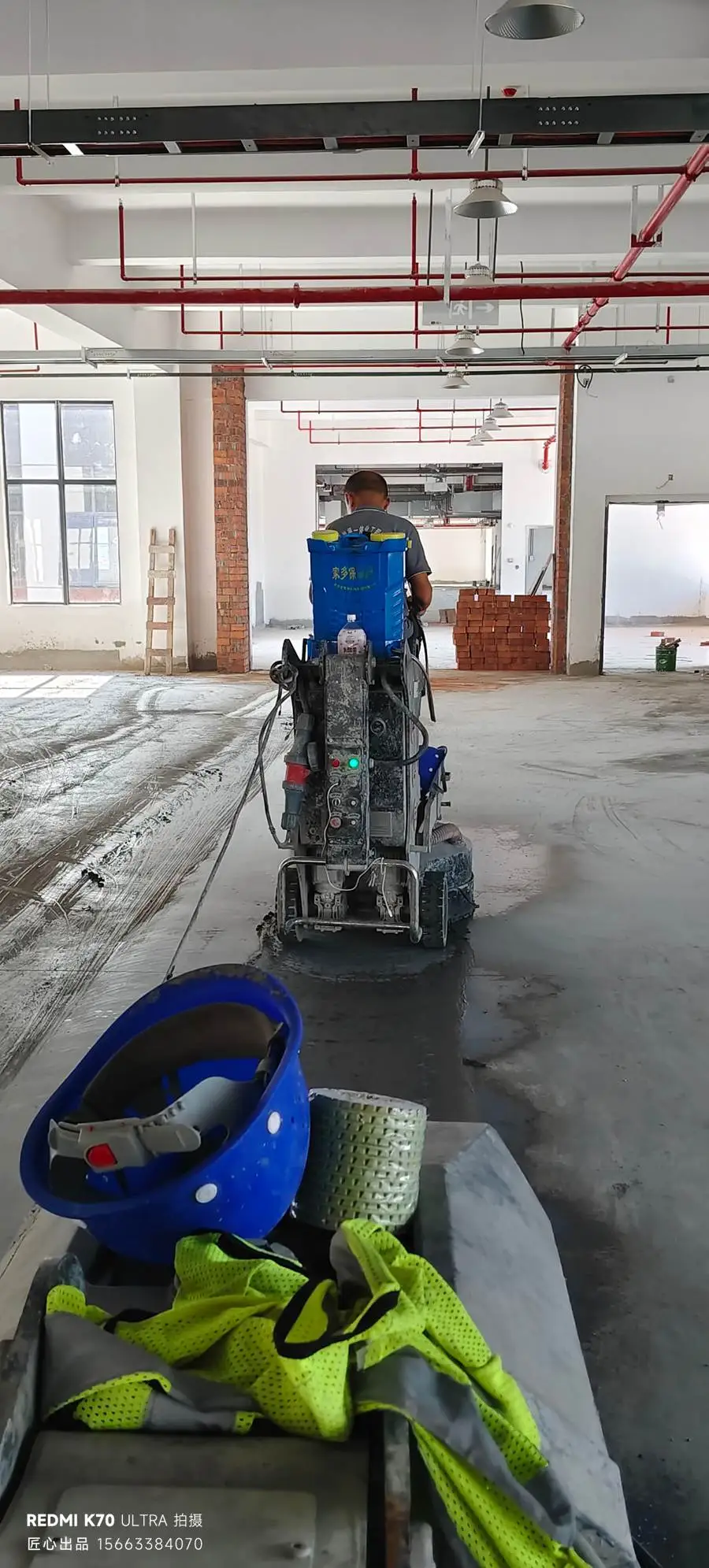

三、机械研磨力度控制核心要点（现场可直接执行）
要点一：通过“切削声+粉尘状态”判断力度
这一方法比单纯“凭感觉”更靠谱，现场可快速排查问题：
声音尖锐刺耳+机器发抖：大概率磨片太硬/太粗或下压力过大，属于“硬切硬顶”，易出波浪、拉痕。
声音闷、出粉少、地面发亮但不均：力度偏轻或磨片钝了，属于“抛光式摩擦”，开孔不足。
均匀细粉、机器走得稳、地面纹理一致：为理想切削状态，力度适配当前基面。
一句人话：粉尘均匀，是研磨稳定的“体检报告”（前提是除尘系统正常运行）。
要点二：先“开孔”再“细化”，拒绝过早追亮
固化地坪靠固化剂反应生成致密结构，核心前提是固化剂能顺利渗透，因此研磨力度的第一任务不是出光，而是“开孔+去弱层”。
正确工艺节奏（工艺逻辑参考）：

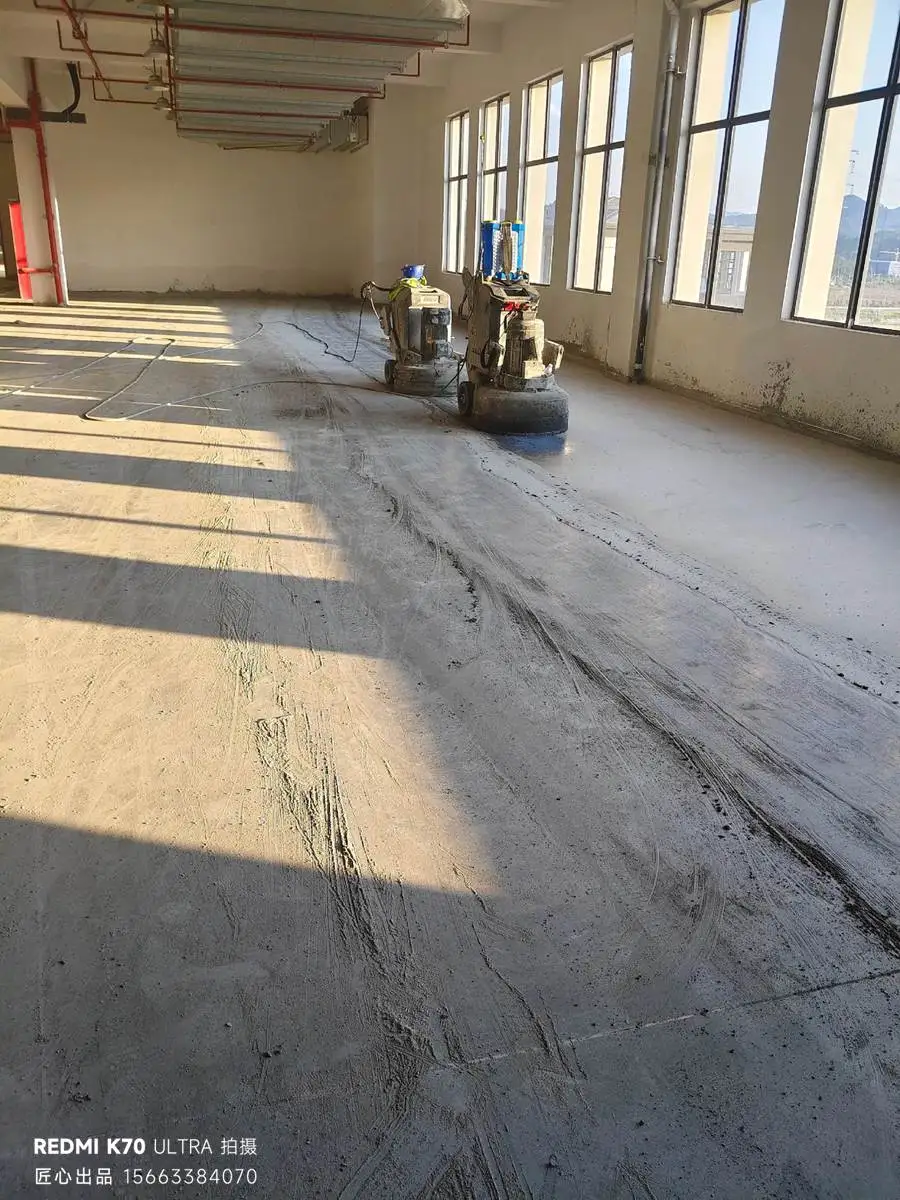

粗磨阶段：力度稍大但稳定，清除浮浆/弱层，保证纹理一致。
过渡阶段：力度回归中等，消除粗磨痕迹，同时保留渗透通道。
细磨/抛光阶段：力度偏轻，依靠磨片级配和工序控制出光泽。
**醒目提醒：**若过早将表面抛得致密发亮，会降低固化剂渗透深度，如同未涂底漆先上亮面清漆，表面美观但内部结构松散。

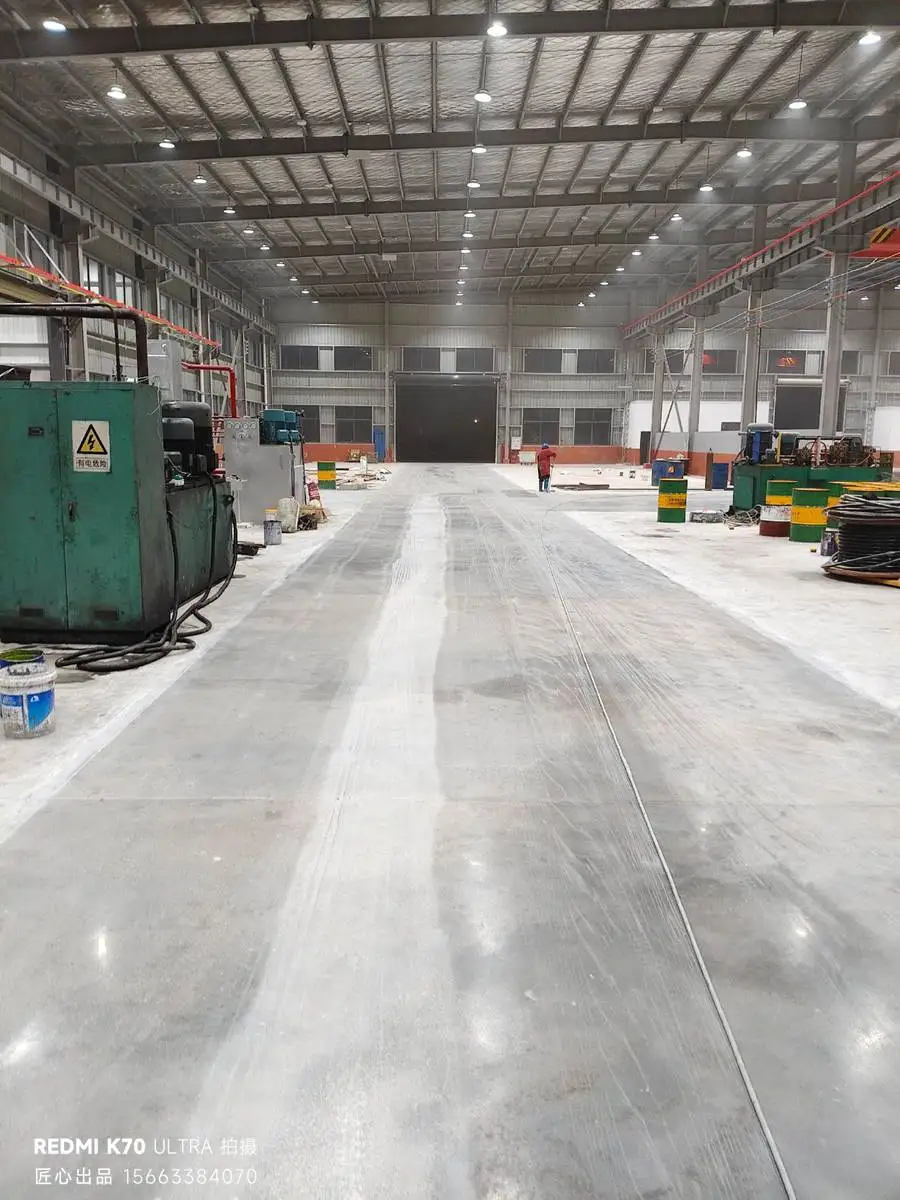

要点三：严控行走速度，避免忽快忽慢
研磨力度并非只靠下压力，行走速度直接影响切削深度。昆山车间面积普遍较大，赶工时易出现速度不均，引发各类问题：
走得慢：地面磨深、发花、局部发亮过早，影响整体一致性。
走得快：地面磨浅、开孔不足，后期起灰风险上升，叉车行驶易起灰。
控制建议：尽量保持匀速，宁可多走一遍，也不忽快忽慢；采用交叉走磨（纵横交替）方式，可显著降低“波浪纹”出现概率。
要点四：边角/柱脚单独控制力度
大机器研磨效果再好，边角处理不到位也会影响整体验收。边角问题本质是小机器接触面积小，单位压力更大，同力度设置下更易过磨。
建议做法：
边角机配重需更谨慎，避免压力过大。
粗磨粒度不宜过粗，优先保证平整度。
柱脚、墙边做“羽化过渡”，避免出现明显深痕，保持与大面衔接自然。

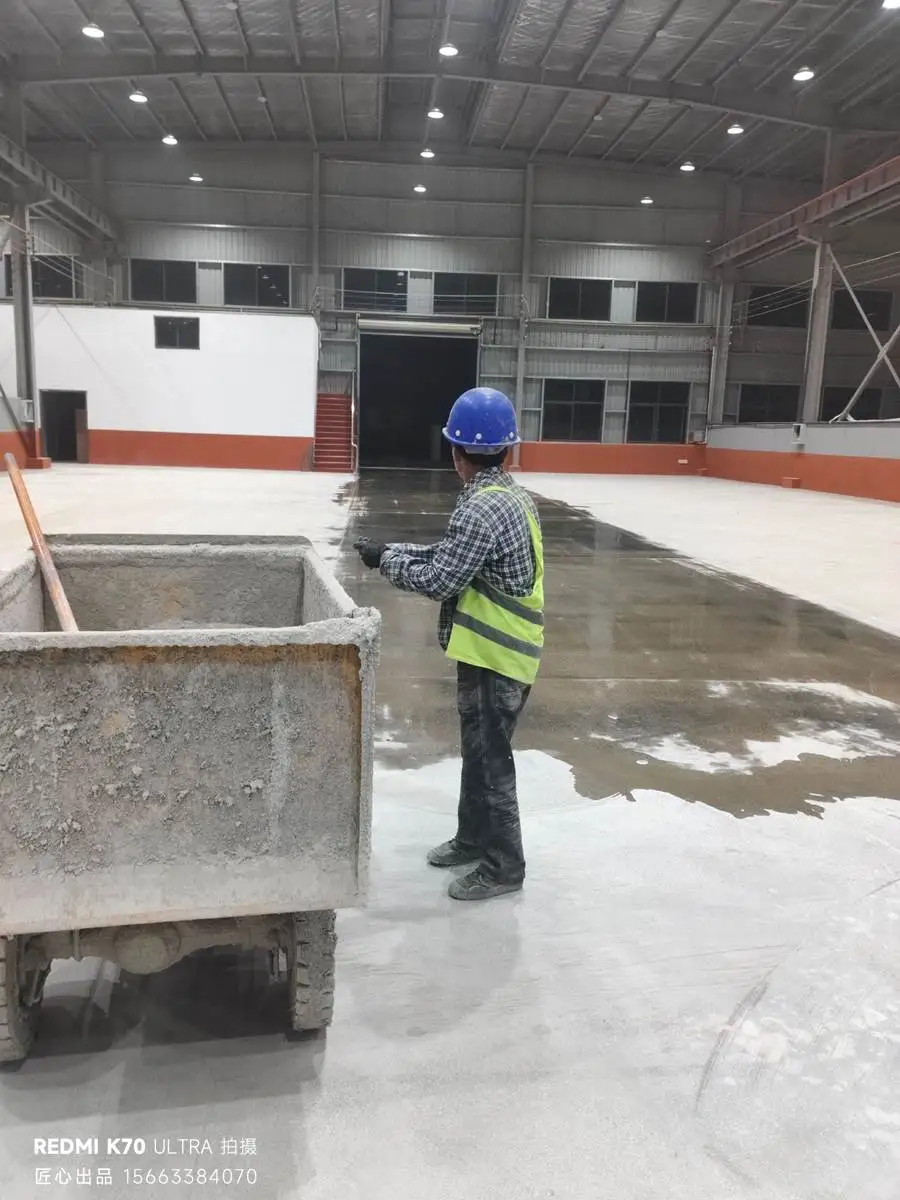

要点五：修补区、裂缝灌浆区“温柔研磨”
昆山车间常见坑洞、起砂区铣刨补料、裂缝灌浆等修补场景，这些区域与原基面的硬度、热膨胀系数不同，研磨力度需区别对待，否则易出现“补丁印”、局部凹陷或光泽不均。
做法思路：修补料养护达标后再研磨，先用中等力度找平，再逐级细化，避免一次性加压过重。
四、研磨力度量化方法（现场不玄学）
方法1：以“去除量”为核心判断标准
每道粗磨完成后，随机抽查多个点位，重点核查三点：浮浆是否清除干净、纹理是否一致；起砂层是否彻底去除，指甲划擦无掉粉；同一粒度研磨后，无明显深浅带。亮度是最终结果，去除量才是过程关键。
方法2：分区试磨确定参数组合
开工前先划定10–20㎡试磨区，确定“机器+磨片+走速”的适配组合，验证力度合理性后再全面铺开。这一步如同“先试菜再开席”，可有效避免全场返工。
方法3：磨片“软硬搭配”替代硬加压
不少施工者力度不足时就盲目加压，反而导致地面出沟。更稳妥的方式是根据地面硬度选择磨片：地面偏硬，选用偏软结合剂磨片（易出刃切削）；地面偏软，选用偏硬结合剂磨片（避免吃料过猛），比硬加压更可控。
五、昆山车间固化地坪高频坑位（提前避雷）
除尘没跟上：粉尘堆积导致磨片“打滑+糊片”，误判为力度不足，实际是粉尘垫高磨头，影响研磨效果。
湿磨/干磨策略混乱：现场环境、排水条件与固化剂施工方式不匹配，导致力度控制失真。
固化剂施工时间点错：该开孔时提前抛亮，固化剂渗不进去；该细磨时仍用粗磨，表面被反复撕扯，影响致密性。
忽视高频区域：门口、通道、叉车转弯刹车位等高频使用区未强化研磨，后期最易先起灰，暴露施工短板。
**醒目提醒：**客户最终评价核心，不是“用了多少道磨片”，而是“地面叉车行驶不掉灰、易打扫、耐磨损”，实用性才是王道。
六、业主/厂务验收建议（人话版）
验收昆山车间固化地坪时，盯住三个核心点，可快速判断施工质量：
开孔是否均匀、弱层是否清除：这是固化成功的基础，决定地面硬度和耐用性。
同一区域光泽/纹理是否一致：直接反映研磨力度与走速是否稳定，肉眼可直观判断。
高频区域表现：重点检查门口、通道、叉车刹车位，这些区域最易暴露施工细节和真实质量。
七、核心小结
研磨力度是机身下压力、磨片切削能力、转速/走速与地面条件的综合体现，而非单纯“加压”。做昆山车间固化地坪需遵循“先清弱层、均匀开孔，再细磨出光”的逻辑，过早追亮易影响固化剂渗透。针对昆山车间常见的油污、修补、残胶、基面软硬不均等问题，必须分区分级控制力度，才能避免返工，实现高效交付。
昆山车间固化地坪
