南京厂房翻新图纸怎么看？甲方必盯的10个关键点
南京厂房翻新图纸这事儿，很多甲方的真实状态是：图纸像天书、符号像密码、设计师说“这个很常规”、施工队说“按图来没问题”。最后结算时你发现——常规的是他们，超支的是你。 所以这篇不讲玄学，专讲“甲方怎么在图纸阶段把坑堵死”。你不需要会画图，但你必须会盯图。
醒目提醒（先贴在会议室门口）：厂房翻新最贵的不是材料，是返工；返工的源头往往不是施工，而是图纸里没讲清、没画全、没对齐。
一、先把看图顺序摆对：别一上来就盯效果图
厂房翻新图纸，按重要程度（对钱和工期）排序，建议这样看：
总说明、设计说明（决定“做到什么标准”）
总平、现状图（你到底改到哪儿、边界在哪儿）
平面、分割、动线（决定能不能租、怎么用）
消防图（决定能不能合法交付）
机电：电气、给排水、暖通排风（决定客户能不能装设备）
节点大样、做法（决定会不会漏水、裂、掉、返工）
材料表、设备表（决定采购与预算）
效果图？可以看，但它更像相亲照：好看不等于能过日子。
二、甲方必盯的10个关键点（每一条都跟钱有关）
下面10条，你拿着逐条对照图纸，基本能把“厂房翻新大坑”堵掉一半以上。
改造范围与碰不得的线有没有画清楚
你要在图上找到：改造边界、保留不动范围、拆除范围。
有没有“拆除图”与“新建图”成对出现？
是否标清：哪些墙能拆、哪些是承重、支撑体系不能动？
是否涉及屋面、外立面开洞、加雨棚、加楼梯等（这些通常更敏感）
甲方一句话验收：“这次翻新到底动哪里？不动哪里？图上有没有明确到一根墙、一扇门？”

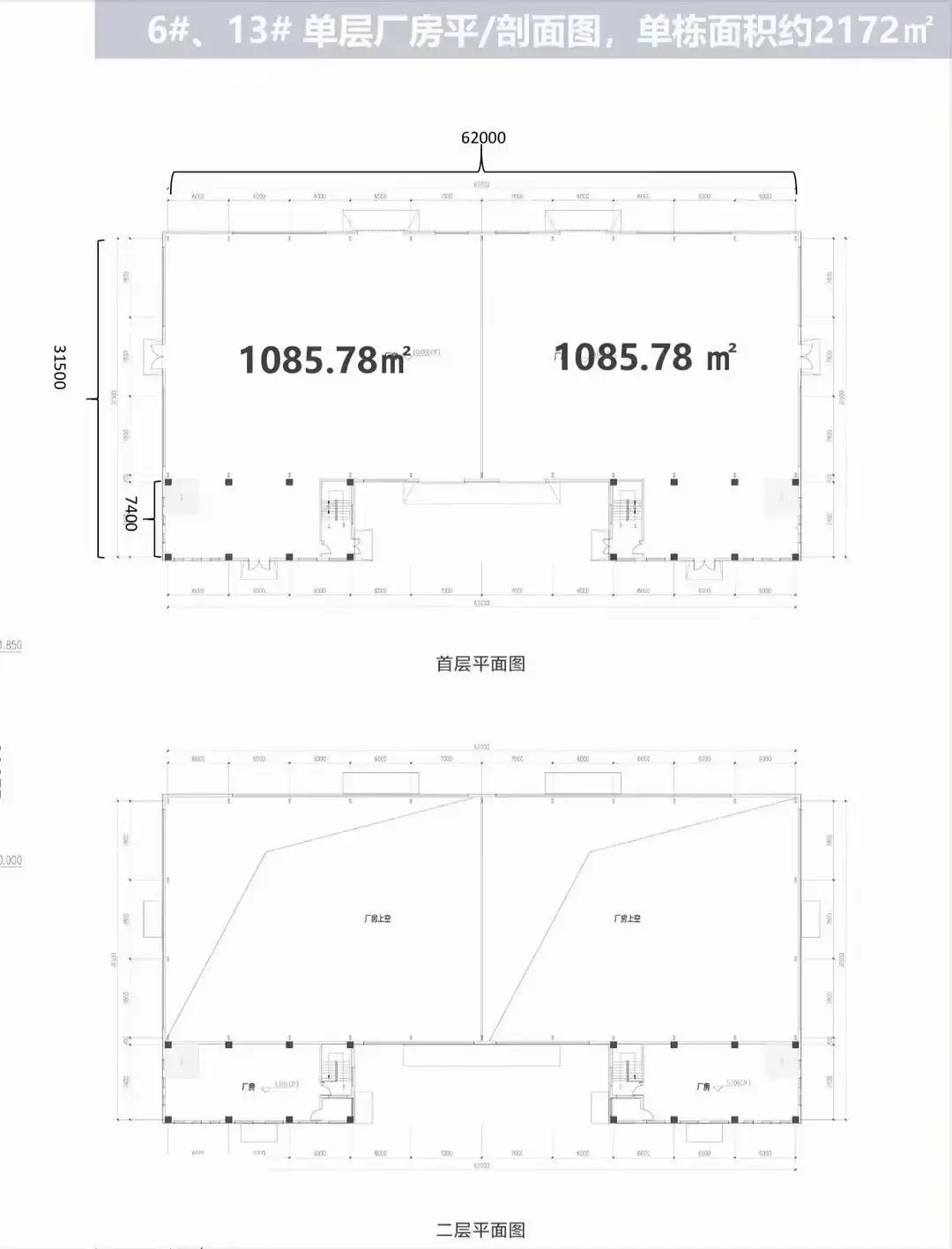

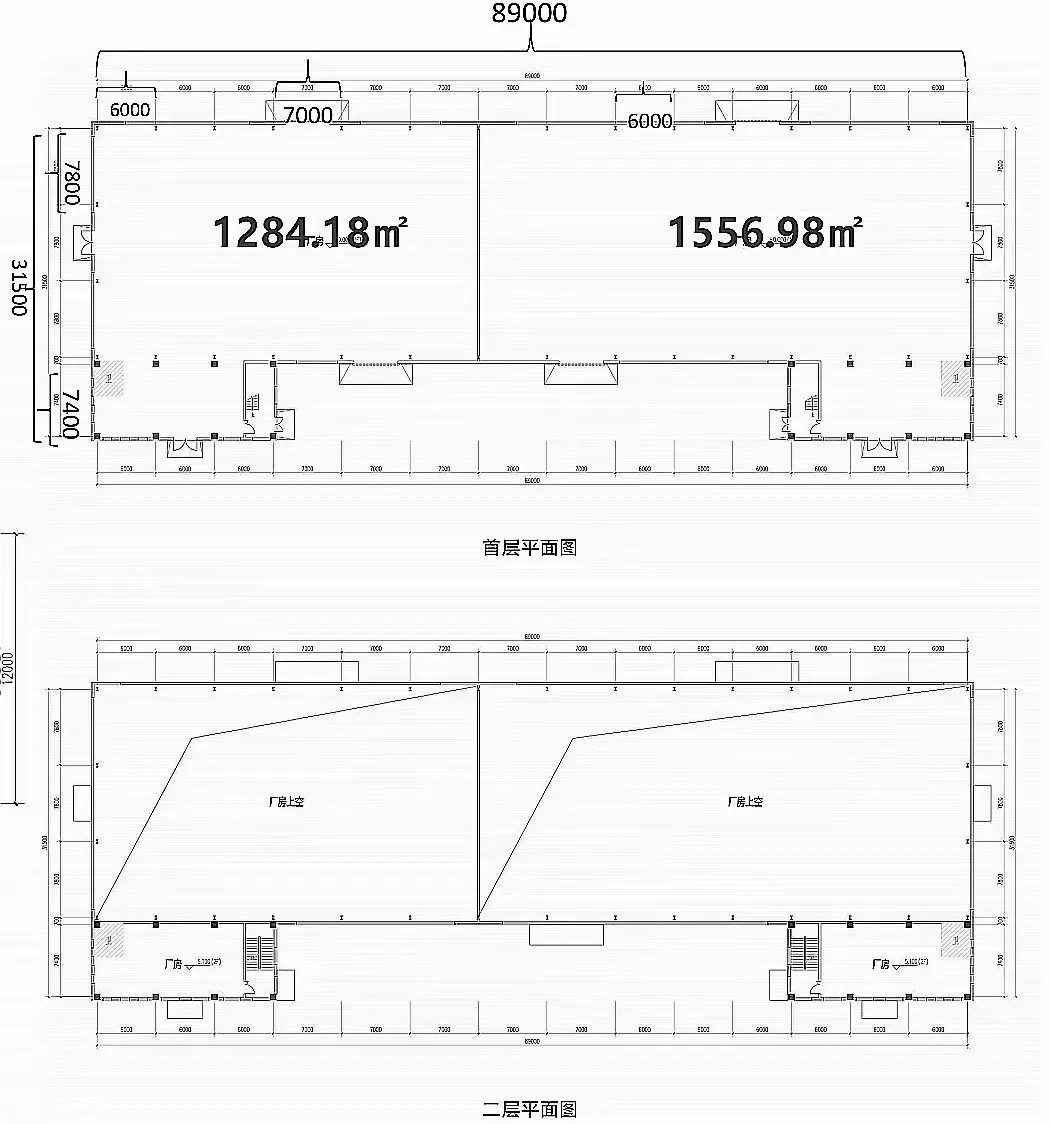

分割出租的户型是否标准化
（以后你要靠它赚钱）南京做标准化厂房翻新，很多项目死在一句话：“先做了再说，客户来了再改。”
正确做法是：图纸阶段就做可复制分割模块：
300、500、800、1200㎡怎么拼？
每个单元是否能独立计量（电、水、门禁）？
每个单元的出入口、疏散、卫生间距离是否合理？
醒目提醒：“分割方案”不是室内设计的事，是你资产运营模型的事。分错了，后期每改一次都在烧利润。
人车动线及装卸动线：有没有画出来，而不是想当然
图纸里要看到这些关键词、图示：
货车进出路线、回转半径、装卸位置
人行入口、访客路线、员工停车、电动车充电区域
是否人车分流（园区运营方尤其要盯）
为什么要在图纸上盯？因为一旦地坪做完、雨棚装完、道闸装完，你才发现货车要倒三把才能进——恭喜，动线变“练车场”，招商变“劝退场”。
消防：不是有没有图，是能不能闭环
厂房翻新图纸里，消防通常包含：报警、喷淋、消火栓、排烟、应急照明疏散等。
甲方要盯的不是符号密不密，而是这几件事是否讲清楚：
防火分区怎么划？分割后是否变化？
疏散门数量、方向、宽度是否满足？（门往哪开，真的会卡你）
喷淋、消火栓、报警点位是否能覆盖新增隔断后的空间？
是否写清：本次改造属于装修消防报审、备案哪种路径（至少要在说明里有表述）
醒目提醒（非常重要）：你可以把墙刷成莫兰迪色，但消防不闭环，刷成彩虹也没用。不能交付=不能收租=现金流断档。
电气：你得像客户一样问电够不够
在南京厂房招商时，“电多少？”往往比“租金多少？”更先出现。
你看电气图纸，重点抓四个东西：
现状容量与改造后容量（配电房、变压器、低压柜）
走线方式（桥架、线槽）是否与隔断、吊顶、消防冲突
是否有分表计量方案（未来收电费、控能耗的基础）
是否预留扩容与新增回路位置（客户设备一加，你不想再砸墙）
甲方“防忽悠”问法：“这张图能不能直接回答：每个单元交付多少kW？预留多少？未来怎么扩？”
给排水：卫生间、地漏、隔油化粪这些脏活一定要画明白
厂房翻新最常见的现场扯皮之一：“这儿怎么突然要加地漏？”“排水坡度不够怎么办？”“污水接哪里？”
甲方盯图要确认：
卫生间位置、排水走向、坡度做法
生产、仓储区是否需要地漏（需要就要提前设计）
是否涉及隔油池、化粪池改造（餐饮、食堂、某些工艺会触发）
雨污是否分流、接驳点在哪里（总平和管线图要对得上）

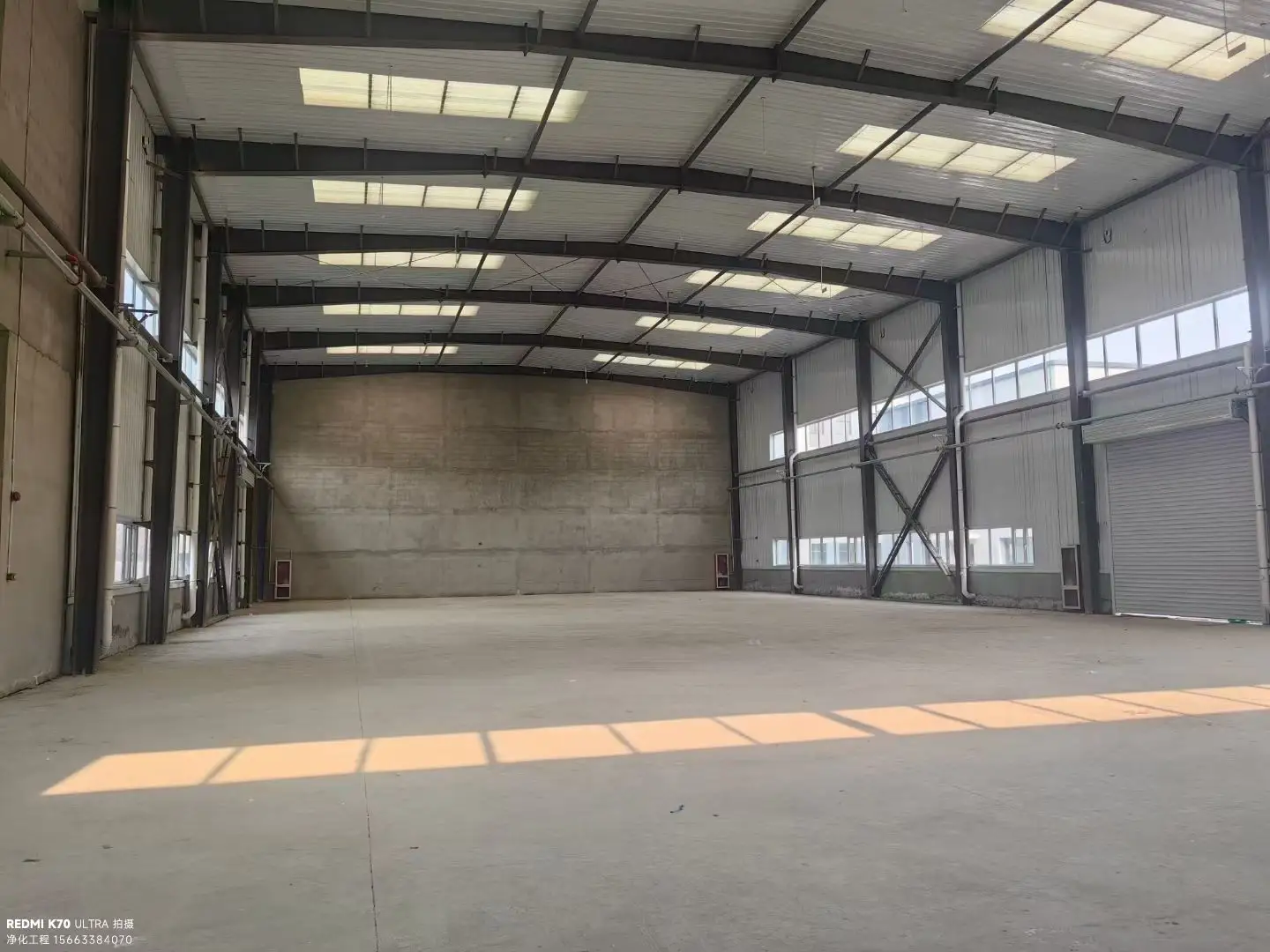

暖通排风：别让客户的机器喘不过气
轻生产、检测、包装、带一点点工艺的客户，常问：能不能装排风？屋顶能不能上设备？噪声、气味怎么处理？
图纸阶段要盯：
排风管走向与屋面开孔位置（有没有明确节点）
室外机、风机基础是否考虑、减振怎么做
新增设备会不会影响消防排烟系统（别互相打架）
小幽默但实用：你可以不给客户送锦旗，但你得给他送风——不然他就送你退租通知。
地坪做法：在图纸上就要把耐磨、承载、起砂掰扯清楚
地坪不是“刷灰地”，它是厂房的“承重脸面”。
甲方至少要在图纸、做法里看到：
地坪类型（混凝土耐磨、环氧、固化等）
厚度、钢筋、纤维、伸缩缝做法
不同区域的承载标准（装卸区、通道、仓储区）
找坡与排水（尤其装卸口附近）
醒目提醒：地坪后期修补，既影响客户使用，又影响你口碑。这钱不如前期花在“正确的做法”上。
屋面防水天沟落水：别等漏了才想起它
南京雨水季节不讲情面，厂房屋面更不讲。
你要在图纸里找到：
屋面防水层做法（材料、厚度、搭接、收口）
天沟、落水口、溢流口位置
女儿墙、穿屋面管道、屋面设备基础的防水节点（大样图）
甲方一句话：“屋面这套做法，谁负责保修？关键节点有没有大样？有没有写清材料与工艺？”
图纸一致性：各专业有没有打架
（这是甲方最值钱的检查）很多项目不是不会做，是图纸互相矛盾：
平面隔断改了，消防点位没跟
电气桥架穿过风管
排水管占了门洞
设备基础占了疏散通道
甲方最有效的动作是做一次“对图会审”——你不用懂细节，但你要逼大家回答：
冲突点清单有没有？谁整改？什么时候出新版？
图纸版本是否统一（别拿A版平面+B版消防+C版电气开工）
重要节点有没有“剖面、大样”支撑（没有就等着现场凭感觉）
醒目提醒：甲方不怕问题多，怕的是问题“开工后才出现”。开工后出现的问题，通常叫“签证”，签证通常叫“超预算”。
三、甲方看图小抄：开会就这么问（非常好用）
你可以直接把下面这段复制到项目群里：
本次改造范围边界是否明确？拆除、新建是否成套出图？
分割方案是否有3-5种组合？每单元是否可独立计量与出入口？
动线（货车、人行、装卸）是否在图上闭环？
消防是否随分割同步调整？疏散门数量、方向、距离是否满足？
电容量现状与改造后是否明确？每单元交付kW是多少？是否预留扩容？
给排水走向、坡度、接驳点是否明确？是否涉及隔油、化粪？
排风、设备上屋面是否有节点与基础做法？噪声减振是否考虑？
地坪做法是否写清厚度、耐磨、承载分区、伸缩缝？
屋面防水与落水系统是否有大样节点？保修责任是否明确？
各专业图纸是否完成会审并出“冲突清单+闭环版本号”？
四、结尾：甲方看图的目标只有一个——把不确定变成写在纸上
你不需要成为设计师，但你必须成为“问题终结者”：边界清楚、标准清楚、节点清楚、责任清楚、版本清楚。
这五个“清楚”，能直接换来：少返工、少签证、快交付、好招商、租金更稳。
