苏州吴中车间管线改造 管道排布优化设计方案
苏州吴中很多车间，管线状态主打一个“历史沉淀”：上面一层桥架、下面一层风管、旁边再来两根气管水管，走着走着就像进了“工业版盘丝洞”。平时不觉得，一到扩产、迎检、换设备、漏点频发，才发现——管线改造不是修修补补，是把车间的生命线重新理顺。 一句话定调：管线排布优化，拼的不是“能走就行”，拼的是“十年后还能好修”。很多项目“改完当下能用”，但两年后加一台设备就乱；五年后漏点一出，检修要拆半个车间。而苏州吴中车间管线改造的核心，正是兼顾当下使用与长远运维。
一、苏州吴中车间管线改造核心目标：安全、高效、可维、可扩
方案设计需紧扣四大核心目标，避免盲目施工留下隐患：
安全合规：电/气/水/蒸汽/化学品各走各路，间距、标识、支吊架到位，符合验收标准
效率提升：减少压降、缩短路径、降低弯头数量、减少不必要的上下翻飞，优化系统运行效率
可维护性：阀门可达、仪表可读、检修可站人、拆装不连坐，降低后期运维成本
可扩展性：预留余量、模块化设计、预留检修口和扩容口，适配未来扩产需求
醒目提醒（项目成败分水岭）：
“临时绕一下”是车间管线混乱的万恶之源。改造方案必须把扩展和维护写进骨子里，拒绝短期主义。

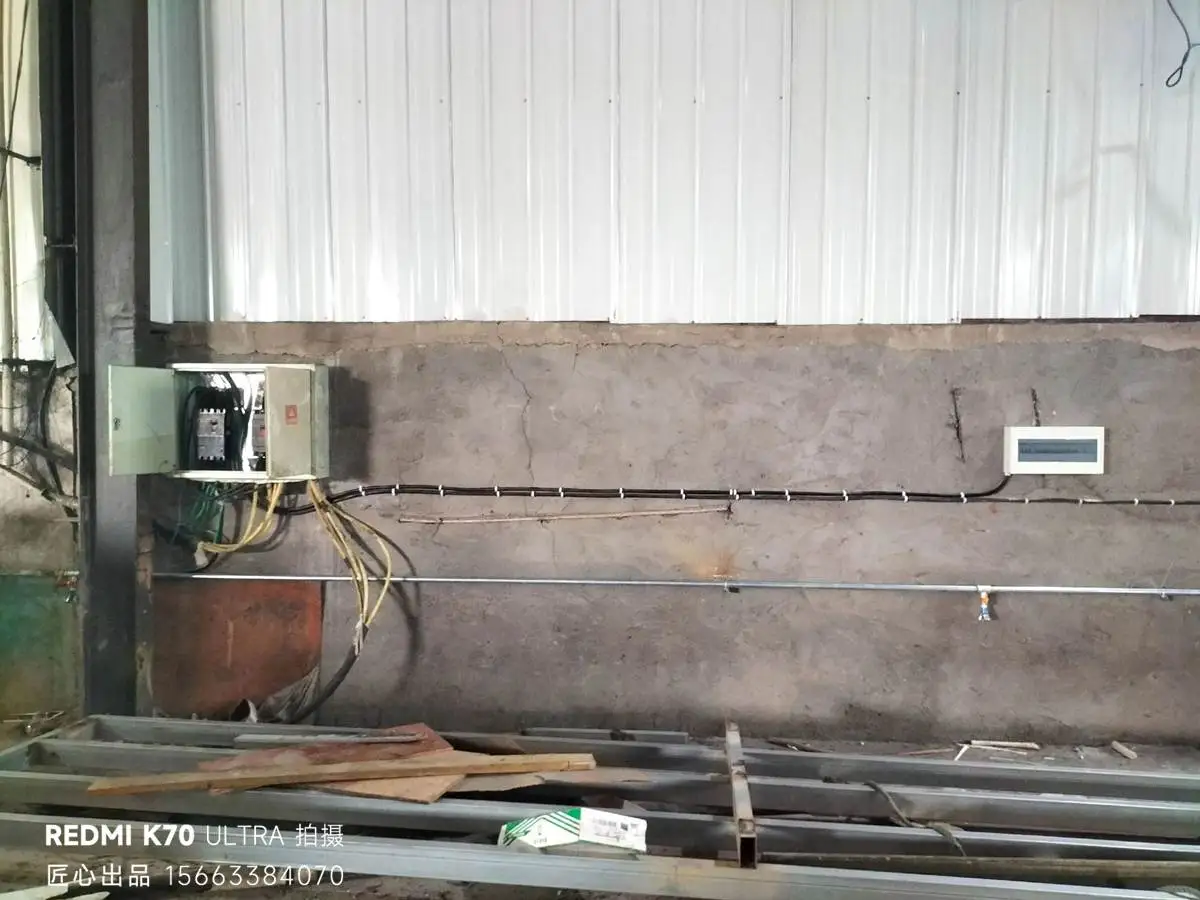

二、苏州吴中车间常见管线痛点画像，你可能正中三枪
管线混搭无序：同一走廊上电缆桥架+气管+水管+排水混搭，维护人员一上梯子，像在拆盲盒：今天开到电，明天开到气。
支架与管径不匹配：管径越改越大，支架还沿用旧规格，导致振动、下垂、应力集中，漏点偏偏出现在“最难够到的地方”。
支路乱接且标识缺失：支路走向反复，造成压降增大、流量不稳；缺少统一编号与流向标识，交接班靠口口相传，外来维修靠“猜”。
阀门可达性差：阀门被包在管线森林里，需要关阀时只能互相祈祷：别漏太大，等我找到它。
三、可落地六段式方案：苏州吴中车间管线改造核心框架
01 现状勘查：先把“车间管线地图”画出来
在吴中做改造，最怕资料不全。建议把勘查做成可交付成果，避免盲目施工：
管线清单：明确介质/压力/温度/管径/材质/用途/风险等级
走向测绘：采用CAD/BIM绘制，确保图纸可更新迭代
节点留证：拍摄阀门组、设备接口、穿墙套管、屋架梁底等关键节点照片
痛点标注：精准标记漏点、堵点、低点积水、检修不可达、电气干涉等问题
小幽默但很准确：没有“现状图”的改造，就像闭眼理耳机线——你越用力，越打结。
02 分区分层：先定“管线交通规则”
推荐先明确“管线分层分区原则”，让施工有章可循，避免混乱：
分层思路（可按实际场景调整）
上层：风管/排风（体积大，优先占用高处空间）
中层：电缆桥架（便于转向与分支布局）
下层：工艺管道（气、水、蒸汽等，兼顾检修与放空需求）
地面/地沟：排水、含油/含酸碱废液（按规范做防渗与检修设计）
分区思路
生产区：以工艺介质管线为主，减少无关管线穿行
公用工程走廊：集中布置总管、总阀、计量设备，便于管控
危险介质通道：单独规划，尽量不跨越人员密集区
醒目提醒（安全与验收重点）：
强电、弱电、可燃气体、蒸汽、腐蚀性介质——能不“同框”就别同框，降低交叉风险。
03 主干先行：理清“大动脉”，支路才不乱
管道排布优化遵循“主干-分配-末端”逻辑，从源头规避混乱：
确定主干走廊：尽量沿柱网、梁底、边墙布置，减少对生产空间的干扰
严控交叉节点：交叉点每多一个，未来检修风险就增加一倍
支路就近下翻：末端连接追求短、直、少弯，降低系统损耗
关键介质参数控制
压缩空气：避免长距离铺设与小半径弯头，防止压降导致设备运行异常
冷却水/工艺水：兼顾流量平衡、末端供给与回水布置合理性
蒸汽/热水：做好坡度、疏水、膨胀补偿设计，配套保温与防烫伤防护
真空/特气：注重材质选型、洁净度控制、泄漏监测与接口标准化
04 支吊架与抗震：别省“看不见的功夫”
支吊架系统直接决定管线漏不漏、晃不晃、寿命长不长，是改造核心隐藏环节，方案需明确以下要点：
支架类型：成品支架/型钢支架/综合支架，按需选型
间距与荷载：按管径、介质特性、保温重量精准计算，避免超负荷
伸缩补偿：考虑热胀冷缩、设备振动影响，合理设置软连接位置
抗震要求：必要区域设置抗震支吊架或强化措施，提升稳定性
防腐防锈：吴中地区湿度较高，需做好管线及支架防腐处理，防止锈蚀
一句大白话：支架不靠谱，管道再贵也会被“晃”出毛病。
05 可维护设计：让维修变“常规工作”，而非“极限运动”
将可维护性融入设计，后期可大幅降低运维成本，重点关注以下内容：
阀门可达：关键阀门设置在便于操作的高度与位置，预留充足站位空间
检修空间：过滤器、调压阀、疏水器、流量计周边预留拆装距离
排放设计：低点排凝、高点放空，明确排放去向，符合环保要求
标识系统：管线标注颜色+介质名称+流向箭头，阀门标注编号与区域编码，一张图让新员工快速上手
醒目提醒（给甲方的省心点）：
没有标识的车间管线=没有秩序的高速公路。事故和误操作往往不是“技术问题”，是“找不到问题”。
06 施工组织与不停产策略：适配吴中企业现实需求

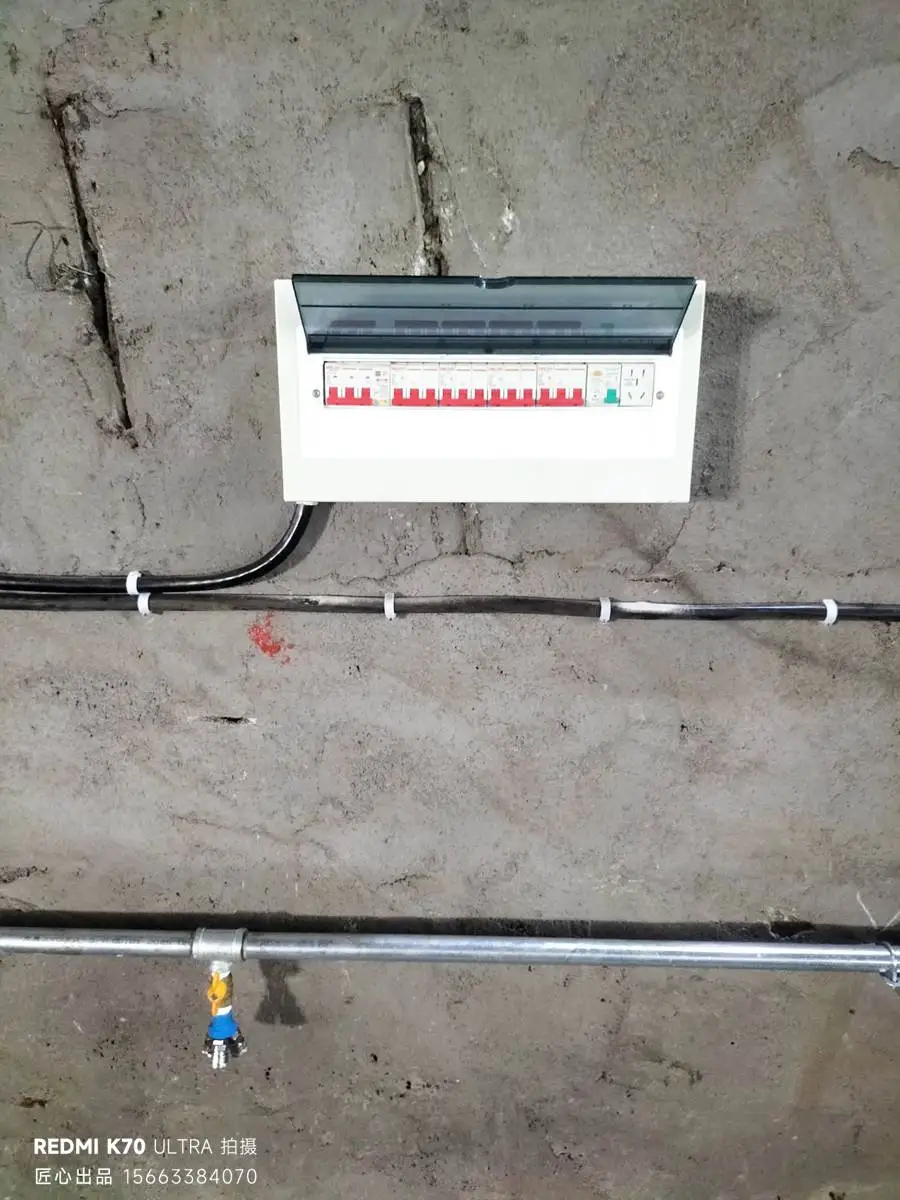

多数吴中企业改造的核心诉求是“尽量不停产、缩短停机时间”，方案需加入分阶段切换设计：
旁路/临时供给：关键介质提前布置临时管线，保障生产连续
错峰施工：利用夜间、周末等低负荷时段进行管线切换
模块化预制：管段、支架提前预制，现场仅做拼装，缩短施工周期
分区验收：一段改造完成一段通气验收，减少全线停摆风险
别怕把话说难听点：不停产改造不是“想不想”，是“有没有切换方案”。

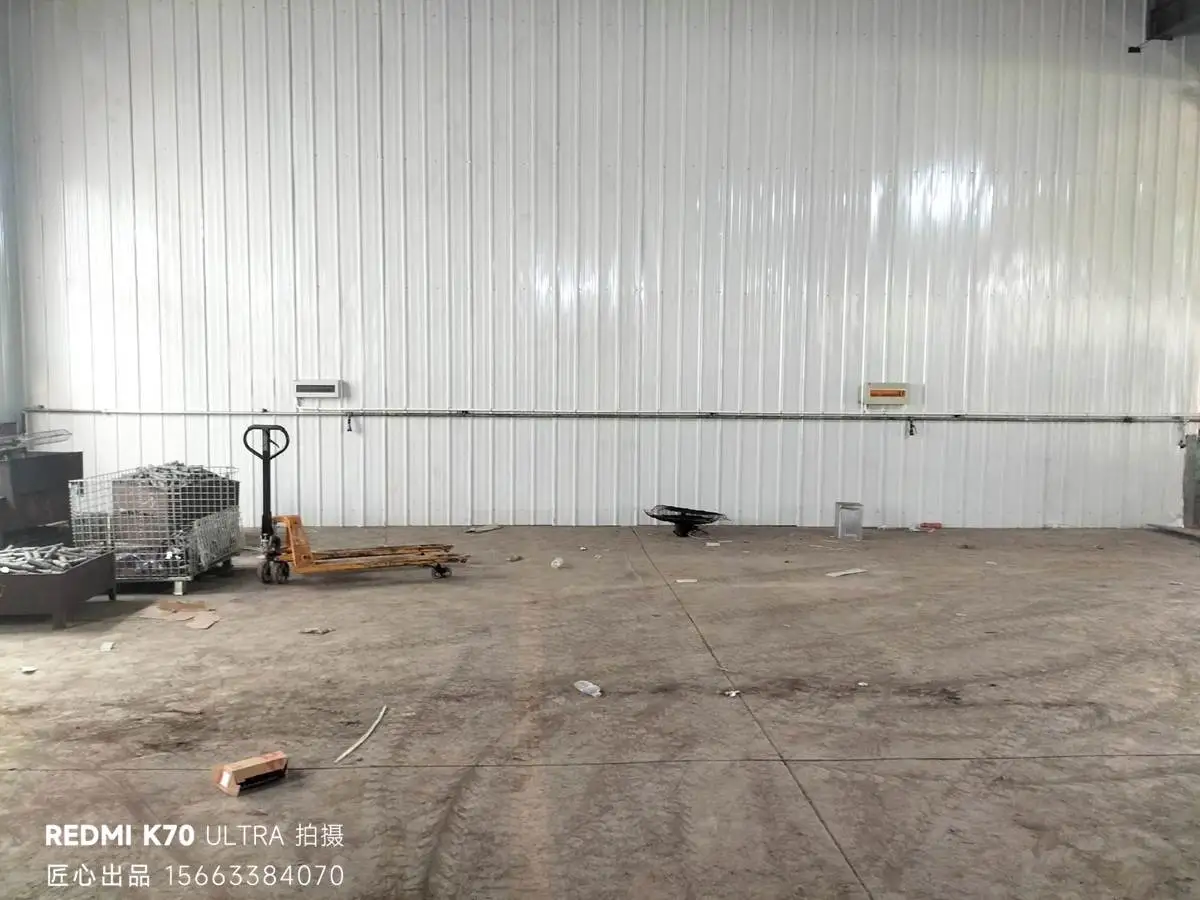

四、综合管线落地做法：好看又好用的优化路径
若车间管线种类繁多，推荐采用“综合管廊式”思路，通过综合支架+统一排布实现高效优化：
统一标准：管线标高、走向、节点做法保持一致，提升现场整洁度
优先级排序：按风险等级与维护频次排布，风险高、操作频繁的管线放在易可达位置；体积大的风管优先占位；保温管线避开热敏电缆与人员通道
落地效果：管线交叉减少、现场规范整洁、后期扩容便捷，同时提升客户参观体验。
五、必含设计清单：直接纳入方案，规避遗漏
介质分类与风险分级表（含可燃、助燃、腐蚀、有毒、洁净介质）
主干走廊与分区原则图
典型断面图（标注各层标高、间距、检修空间）
节点大样图（穿墙套管、屋架悬挂、设备软连接、疏水与排凝节点）
支吊架计算与选型说明
标识与编号规则（颜色、箭头、编码体系）
分阶段切换计划与临保方案
验收标准（压力试验、气密、冲洗/吹扫、保温、标识完整性）
六、总结：苏州吴中车间管线改造的核心逻辑
苏州吴中车间管线改造，最怕的不是工程量大，而是“边改边乱”。真正优秀的管道排布优化设计方案，应让企业在扩产、加设备、迎检、维修时都从容不迫：阀门找得到、漏点好处理、管线不打架、参观客户不皱眉。
说得更直白点：管线整齐不是面子工程，是成本工程。你省下的不是几根管子的钱，而是未来十年每一次停机、每一次抢修、每一次误操作的代价。而苏州吴中车间管线改造**的终极价值，正是通过科学设计实现长效降本与安全合规。
关键点小结
方案核心：分层分区、主干先行、支架可靠、维护友好、可扩展、可不停产切换；吴中车间常见坑：混搭走廊、支架沿用、阀门不可达、无标识、支路反复；落地抓手：综合排布+节点大样+编号标识+分阶段切换。
